- Pulse Eje en el área Posición y, a continuación, seleccione la cara cilíndrica de la válvula.
- Seleccione Plano inicial. Orbite el ensamblaje y seleccione el plano inicial del retén superior como se muestra en la imagen siguiente.
Aparece una vista preliminar gráfica del muelle de compresión en el ensamblaje de Autodesk Inventor.
Se muestra una vista preliminar gráfica de la geometría seleccionada en Autodesk Inventor.
En la vista preliminar gráfica del muelle de compresión, se habilitan cuatro tipos de pinzamientos:
- pinzamientos para especificar el diámetro del muelle
- pinzamientos para especificar el diámetro del conductor
- un pinzamiento para desplazar el muelle a lo largo de su eje
- un pinzamiento para cambiar el número de espiras
- Para editar un valor, arrastre o pulse dos veces el pinzamiento correspondiente.
- En el área Posición de la ficha Diseño, seleccione
Mín. mín. en el menú desplegable.

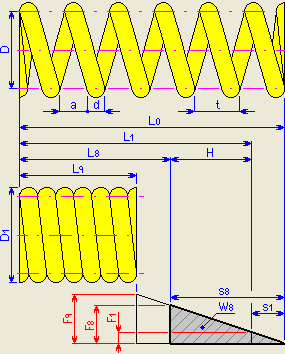

Nota: Al pulsar la imagen de referencia del muelle situada en la parte superior de la ficha Diseño, se abre una imagen esquemática con las cotas básicas del muelle.
