- En la cinta de opciones, pulse
ficha Insertar vistas
panel Crear
Sección
. La Barra de estado en la parte inferior izquierda de la pantalla le solicita que seleccione una vista o un boceto de vista.
- Pulse la vista de la izquierda situada a la derecha de la vista frontal o la vista base en la hoja de dibujo.
El sistema le solicitará que introduzca el punto final e inicial de la línea de sección. Dibuje una línea vertical que empiece sobre la geometría de la vista, se extienda por debajo de la geometría de la vista y pase por el centro de la pieza.
- Para ubicar el centro de la pieza, desplace el cursor lentamente sobre la línea superior de la parte central de la pieza. Al llegar a la mitad de la línea, el cursor muestra una bola de color verde. No haga clic todavía.
- Desplace el cursor lentamente por encima de la vista del dibujo.
Al desplazarse hacia arriba, verá una línea de puntos que empieza en el cursor y va hasta la mitad de la pieza. La línea de puntos indica que está alineado con el punto medio de la línea situada bajo la bola de color verde. Si se desvía demasiado a la derecha o la izquierda mientras desplaza el cursor hacia arriba, perderá la alineación con el punto y la línea de puntos desaparecerá.
- Estando la línea vertical de puntos visible, pulse para seleccionar el punto del extremo superior de la línea de selección.

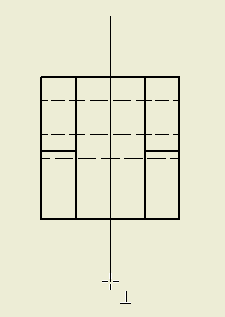

- Desplace el cursor hacia abajo por debajo de la vista. El cursor indica que la línea es perpendicular a la arista de la pieza.
- Con el icono perpendicular junto al cursor, pulse para seleccionar el punto final de la línea de sección.
- Pulse con el botón derecho y elija Continuar. El cuadro de diálogo Vista seccionada aparece y ofrece diversas opciones para definir, identificar y ajustar la escala de la vista seccionada. Para este ejercicio, acepte la configuración por defecto.
- Mueva el cursor a la izquierda de la vista frontal y haga clic para insertar la vista seccionada y cerrar el cuadro de diálogo Vista seccionada.
Cuando se crea una vista seccionada, se puede usar la capacidad de Inventor para deducir relaciones geométricas mientras se crea el boceto de la línea de sección. En este ejemplo, se ha usado una única línea recta. En otros casos más complejos usará líneas de varios segmentos que pasa por puntos clave de varias operaciones.
Se crea una vista seccionada y se coloca un identificador que identifica la vista e indica la escala de la vista. El identificador de vista es opcional y se puede cambiar de ubicación y editar si es necesario.
- Sitúe el cursor sobre el identificador de la vista. Cuando el texto del identificador cambie a color rojo, pulse y arrastre el identificador alejándolo de la geometría de la vista para dejar espacio para las cotas.
Ya puede insertar las cotas y otras anotaciones en el dibujo.
