Creación de superficies de parche y de partición

En esta sección, se crea las superficies de parche y de partición para el ensamblaje de molde. Una vez creadas, resulta obvio que hay problemas en la creación de superficies de parche y partición debidos a la geometría en el modelo.

1. En la cinta de opciones, pulse la ficha Núcleo/Cavidadpanel Diseño de plano de partición Crear superficie de parche.

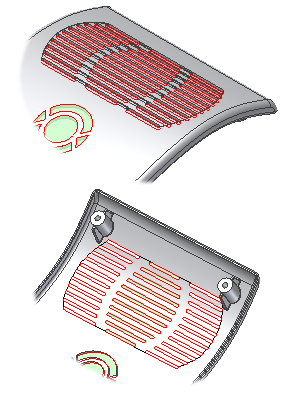

2. En el cuadro de diálogo Crear superficie de parche, seleccione Detectar automáticamente para crear los parches internos de manera automática. El sistema detecta todos los parches internos posibles y los enumera por nombre en el cuadro de diálogo Crear superficie de parche. Los parches se resaltan en el modelo en verde. Gire el modelo. Observe que la sección del centro de la rejilla contiene parches válidos, pero no las dos áreas exteriores, como se muestra en la imagen siguiente.

   Nota: Los parches de superficie que faltan se pueden crear eliminando los parches incorrectos en la rejilla y, a continuación, ejecutando Haga clic para añadir para seleccionar las aristas manualmente. En la sección siguiente, se vuelve al modelo de la pieza y se realiza una edición que permite la aplicación automática de parches en todas las aperturas de rejilla.
3. Pulse Cancelar en el cuadro de diálogo Crear superficie de parche para salir sin haber creado las superficies de parche.
4. En la cinta de opciones, pulse la ficha Postizo/Cavidadgrupo Diseño de plano de partición Crear superficie de partición .
5. En el cuadro de diálogo Crear superficie de partición, seleccione Detectar automáticamente para crear las superficies de partición de manera automática.

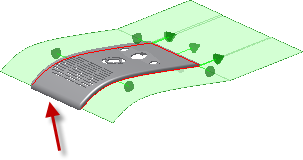

6. La vista preliminar muestra que la superficie de partición no se ha completado. Examine la vista preliminar y observe el cambio en la curvatura.

   Nota: La superficie que falta se podría crear manualmente mediante la selección de aristas. Sin embargo, la presentación preliminar de partición indica que un pequeño cambio en el diseño ofrece mejores resultados de partición. En la sección siguiente, se vuelve al modelo de la pieza y se realiza una edición para proporcionar mejores resultados de partición y la generación automática de superficies de partición.
7. Pulse Cancelar en el cuadro de diálogo Crear superficie de partición para salir sin haber creado las superficies de partición.
8. Pulse Finalizar núcleo/cavidad y guarde el ensamblaje.
