Realice un análisis estructural básico de las estructuras con respecto a las deformaciones y las tensiones.
- Categoría
-
Simulación
- Duración
-
30 minutos
- Archivo de aprendizaje empleado
-

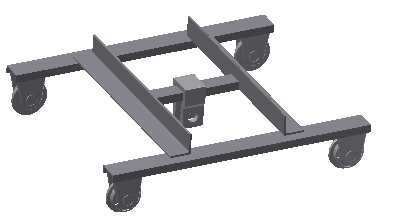

analyze_frame.iam
El entorno de Análisis de estructura es un entorno especial que se puede encontrar en los archivos de ensamblaje y conjunto soldado. El entorno incluye comandos exclusivos a su función. Puede acceder a las herramientas desde las fichas Diseño o Entornos.
Al abrir un análisis de estructura y configurar la simulación, el modelo de estructura de ensamblaje se convierte automáticamente en un modelo simplificado de nodos y vigas. La ventana gráfica muestra las vigas, los nodos y el glifo de gravedad.
A continuación, se definen las condiciones del contorno (es decir, las cargas y restricciones). También puede cambiar los materiales de las vigas y especificar conexiones (liberaciones y vínculos rígidos). Una vez especificada esta información, puede ejecutar la simulación y ver el comportamiento relativo a las condiciones definidas.
Objetivos
- Crear una simulación.
- Evaluar y asignar materiales.
- Evaluar y asignar propiedades de viga.
- Añadir cargas.
- Añadir restricciones.
- Ejecutar una simulación.
- Visualizar los resultados.
Requisitos previos
- Debe saber cómo utilizar la Barra de herramientas de acceso rápido, las fichas y los paneles de la cinta de opciones, el navegador de modelo y los menús contextuales.
- Debe saber cómo navegar por el proyecto activo con las distintas herramientas de visualización.
- Debe saber cómo especificar y editar archivos de proyecto.
- Complete el aprendizaje Generador de estructuras.
- Consulte los temas de la Ayuda para obtener más información.
Consejos de navegación:
- Utilice las opciones Siguiente o Anterior en la parte inferior izquierda para pasar a la página siguiente o volver a la anterior.
