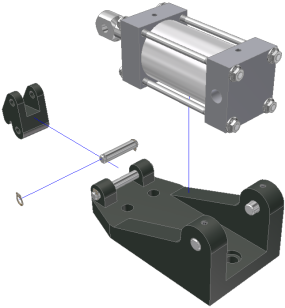

Cree vistas explosionadas en dibujos de Autodesk Inventor con archivos de presentación.
- Categoría
-
Usuarios con experiencia
- Duración
-
30 minutos
- Archivo de aprendizaje empleado
-
Cylinder Clamp.iam, Cylinder Clamp.idw
Nota: Pulse y lea los archivos de aprendizaje con instrucciones de instalación en http://www.autodesk.com/inventor-tutorial-data-sets-2014 . A continuación, descargue los conjuntos de datos de aprendizaje y los archivos de aprendizaje de instrucciones de instalación e instale el conjunto de datos, tal como se indica.
Las explosiones de ensamblajes que se crean con Inventor Studio no se pueden insertar como vistas de dibujo en archivos de dibujo IDW o DWG. Es necesario usar presentaciones.
Para comenzar, abra el conjunto de datos por defecto Cylinder Clamp y cree un archivo de presentación a partir de la plantilla por defecto (mm).
Objetivos
- Insertar una vista.
- Explosionar manualmente el ensamblaje.
- Insertar la vista explosionada en una hoja de dibujo.
Requisitos previos
- Complete los aprendizajes Piezas 2, Montajes y Dibujos .
- Debe haber comprendido el material tratado en el tema "Para empezar" de la Ayuda.
Consejos de navegación
- Utilice las opciones Siguiente o Anterior en la parte inferior izquierda para pasar a la página siguiente o volver a la anterior.
