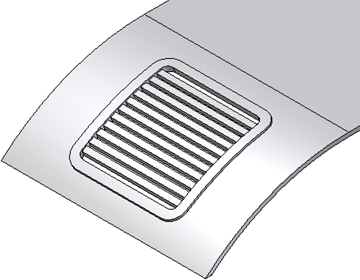

Para crear empalmes en todas las aristas de la parrilla con un radio mayor alrededor del contorno de la parrilla y un radio más pequeño en los nervios de ésta:
- En la cinta de opciones, pulse
ficha Modelo 3D
panel Pieza de plástico
Empalme estándar
. - Asegúrese de que Origen se ha definido como Operación y de que Regla tiene el ajuste Por pieza.

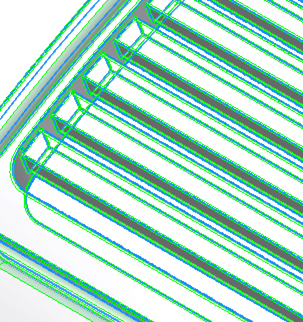

- Seleccione la parrilla y especifique un radio adecuado para las aristas que se encuentran en la intersección entre la parrilla y el cuerpo de la pieza objetivo.
- Pulse para añadir otra regla.
- Asegúrese de que Origen se ha definido como Operación y de que Regla tiene el ajuste Aristas sueltas.

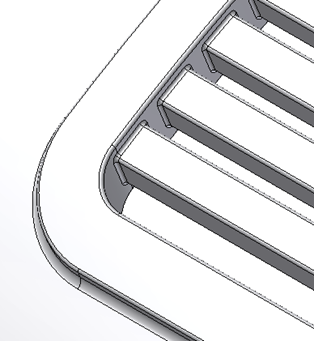

- Seleccione la parrilla y especifique un radio adecuado para las aristas restantes.
- Pulse Aceptar para completar el empalme basado en reglas.
