Si el ensamblaje RecipSaw-saved.iam no está abierto, abra el archivo para continuar. Como puede ver, aunque incluye el cuerpo de la sierra, no contiene los componentes de la cuchilla. No será necesario salir del entorno de simulación para añadir los componentes de la cuchilla.
- Pulse la ficha Ensamblar para visualizar la cinta de opciones del ensamblaje.
- En el panel Componente, pulse Insertar. Seleccione Blade set.iam y pulse Abrir.

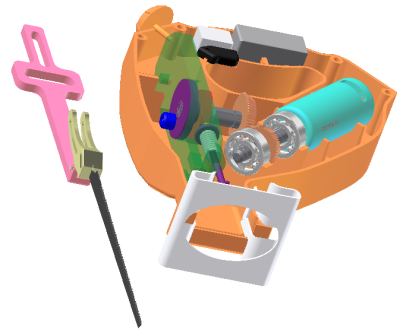

- Coloque el conjunto de ensamblaje Blade cerca de donde desea ensamblarlo.
- En el navegador, expanda el nodo del ensamblaje Blade set para que los componentes queden visibles.
- Seleccione el componente Scottish Yoke. En la Barra de herramientas de acceso rápido, cambie el aspecto a Cromo. Nota: Si aparece un mensaje de representación de vista de diseño relativo a la asociatividad del aspecto, seleccione Eliminar asociación y pulse Aceptar.

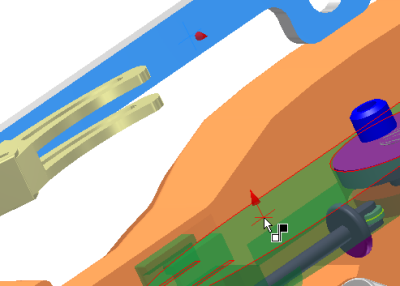

- Añada una restricción de coincidencia entre el yugo escocés y la guía para colocar el yugo sobre la guía.

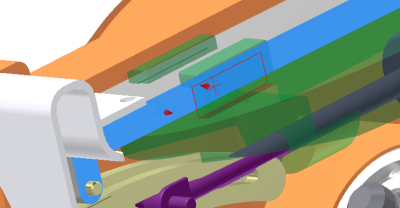

- Añada una segunda restricción de coincidencia entre los dos componentes para situar el yugo dentro de los raíles de la guía. En el navegador, debajo de Uniones estándar, se ha creado una unión prismática basada en la adición de esas restricciones.
