Una vez completada la simulación, la carpeta Resultados se llena con los distintos tipos de resultados. La región gráfica muestra el trazado sombreado del primer modo.
En el navegador, bajo el nodo Resultados , y en el nodo Frecuencia modal, observe que la primera forma de modo (F1) tiene una marca de verificación que indica que se está mostrando. Hay nodos para las formas de modos correspondientes a cada frecuencia natural. La tabla de colores muestra los valores de desplazamiento relativos. Las unidades no tienen efecto, ya que los valores de las formas de modo son relativos. (En este punto, no tienen un valor físico real.)
Ahora puede llevar a cabo las tareas de procesamiento posterior usando los comandos de visualización incluidos en la barra de la cinta de opciones. Los comandos se describen en la Ayuda.
Para el procesamiento posterior de los estudios de simulación de frecuencia estructural, la lista del navegador muestra las frecuencias naturales. Pulse dos veces en cualquiera de estos nodos para mostrar el trazado de forma de modo 3D correspondiente.
- Anime los resultados usando el comando Animar resultados del panel Resultado de la barra de la cinta de opciones.

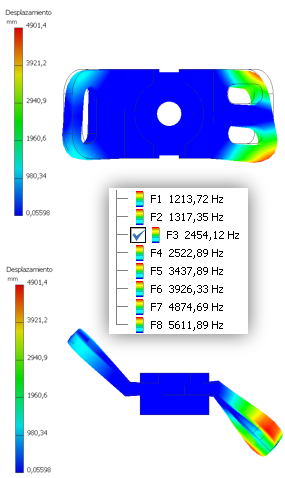

- Mientras se reproduce la animación, pulse Órbita en las herramientas de navegación situadas en el lateral de la ventana gráfica. Mientras se orbitan los gráficos, continúa la reproducción de la animación.Nota: La imagen siguiente ilustra un fotograma de la animación del modo F3.
- Pulse Aceptar.
- En la lista Resultados de frecuencias naturales del navegador, pulse dos veces los resultados del modo F3 para ver ese modo.
