El nodo Resultados del navegador de Simulación se completa con los resultados de la simulación.
Sin embargo, se utiliza la tabla paramétrica y las prestaciones de visualización para evaluar el diseño y optimizarlo para la masa.
- En la barra de la cinta de opciones, en el panel Administrar, pulse Tabla paramétrica.

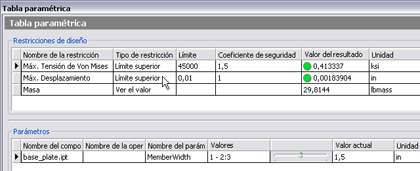

- En la tabla paramétrica, observe que aparece un círculo de color verde en dos de las celdas Valor del resultado. Este círculo de color verde indica que el valor del resultado se encuentra dentro de los coeficientes de seguridad asociados.
- Cambie el tipo de restricción Masa a Minimizar.

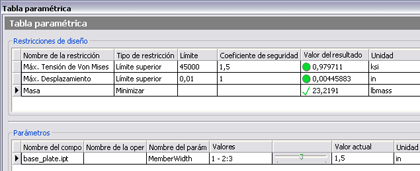

Los valores paramétricos cambian para mostrar la configuración de menor masa que cumple las restricciones especificadas. En este caso, el valor de la anchura del perfil original era 2 pulgadas. La configuración optimizada es 1,5 pulgadas, lo que reduce la masa.
Nota: Si desplaza el control deslizante para mostrar un valor actual de 1,0, se actualizará la tabla y verá que el desplazamiento máximo supera los criterios de coeficiente de seguridad. Un cuadrado rojo, situado junto al valor del resultado, indica la condición.
