Barridos autointersecantes
El comando de barrido mejorado permite crear barridos que antiguamente se consideraban demasiado complejos para resolver. Puede barrer grandes perfiles en pliegues y empalmes pequeños.

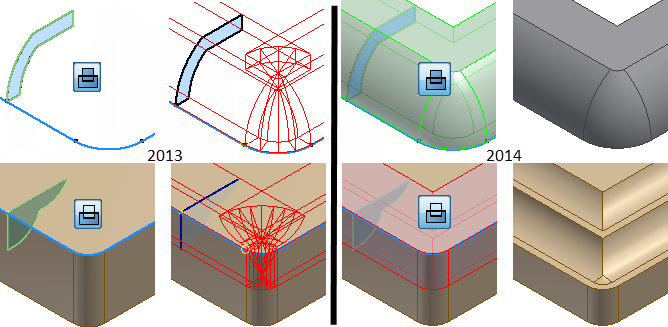

La imagen siguiente muestra algunos ejemplos de errores de barrido que se producían anteriormente a la izquierda y barridos correctos de la versión de 2014 a la derecha.
Autointersección de bobinas
Las bobinas también se benefician de las mejoras realizadas en 2014. En versiones anteriores, las autointersecciones de bobinas fallaban. Las bobinas que tienen un valor de separación igual al tamaño del perfil también fallaban. Si la separación era igual al perfil, las bobinas se tocaban, pero no intersecaban. Ahora Inventor admite ambos casos.

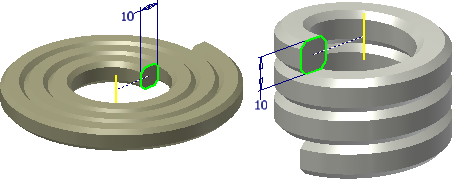

En la imagen siguiente, los perfiles del boceto se componen de varias líneas que crean varias caras cuando se consume el boceto. Inventor puede crear estas formas sin ningún tratamiento especial.

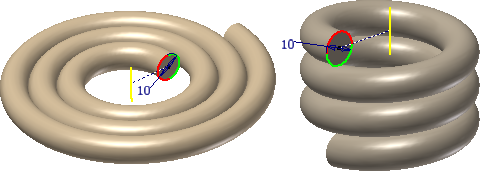

En la siguiente imagen, los perfiles de boceto son círculos. Un círculo crea una cara única y hace que la bobina falle. Para resolver el problema, la geometría de boceto se divide en dos segmentos. Las operaciones de espiral y bobina finalizan correctamente.
Barridos de superficie perpendiculares

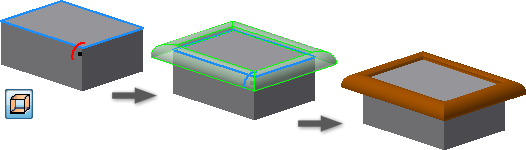

Anteriormente, la creación de una superficie de barrido mediante un perfil perpendicular a una ruta G0 cerrada (no uniforme ni tangente) generaba un error. La nueva funcionalidad de barrido permite crear una superficie mediante un perfil perpendicular a lo largo de una ruta G0 cerrada.
Nuevas opciones de Superficie de contorno
- Cadena de aristas automática Proporciona un flujo de trabajo simplificado cuando se seleccionan varias aristas. Puede incluir las aristas que no sean tangentes.
- Superficie de contorno Cree formas complejas mediante los factores de peso añadidos para los tipos de superficie de contorno tangente y uniforme.

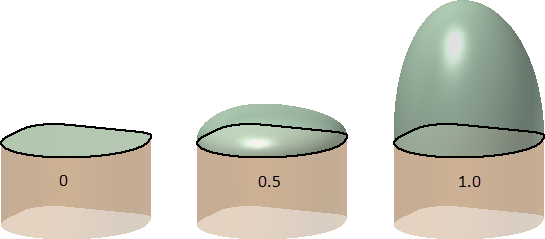

La siguiente imagen muestra el efecto derivado del uso de diferentes factores de peso. La imagen de la derecha se utiliza un factor de peso máximo de 1.0
Empalme correcto

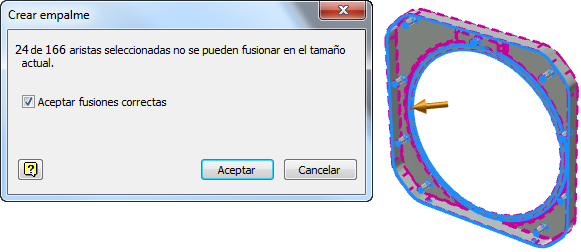

En versiones anteriores, si una arista de un conjunto de selección de empalme generaba un error, fallaba toda la operación de empalme. En esta versión, los fallos de fusión abren un cuadro de diálogo con la opción de empalme de las aristas correctas.
Después del empalme de la selección de aristas inicial, puede repetir la operación utilizando un radio del mismo tamaño. Esta acción suele fusionar más aristas.
En el modelo que se utiliza en la imagen siguiente, se empalman 17 aristas adicionales después de que las primeras 142 aristas se hayan empalmado correctamente.
Punto de trabajo en una esfera
En versiones anteriores, una esfera no era una selección válida para ubicar un punto de trabajo. Ahora se puede definir un punto de trabajo en el centro de una esfera.
Anulación de color en pieza derivada
En versiones anteriores, no se podía cambiar la configuración de anulación de color al colocar piezas derivadas. Era necesaria una edición después de colocar la pieza para eliminar la anulación de color.

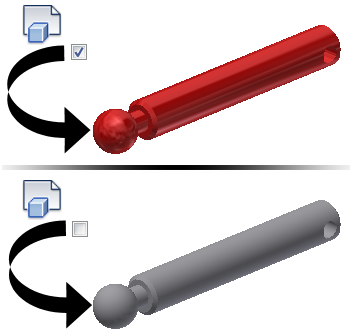

En esta versión, puede mantener o descartar la anulación de color del componente de origen al colocar una pieza derivada.
El parámetro de anulación se mantiene entre las sesiones y se respeta en los comandos Crear pieza y Crear componentes.
