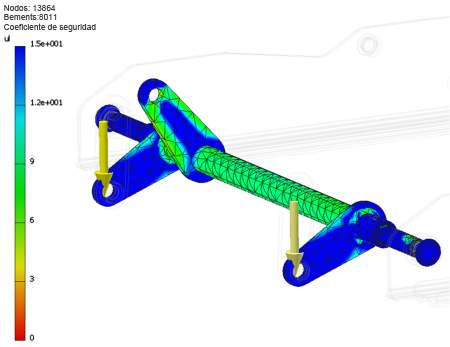

Cuando la simulación termina los cálculos, la región gráfica se actualiza para mostrar:
- Trazado de volumen 3D y tipo de resultado.
- Sombreado suave que muestra la distribución de las tensiones.
- Barra de colores que indica el rango de tensiones.
- Información sobre la malla que incluye el número de nodos y elementos.
- Información sobre la unidad.
- El nodo de navegador Resultado se completa con nodos hijo para los distintos resultados basados en el tipo de análisis.
Para el análisis estático, el resultado por defecto es Tensión de Von Mises y para el análisis modal, el resultado por defecto es Frecuencia 1. Examine los resultados mediante los comandos de visualización y los nodos de Resultados del navegador. Estas herramientas permiten visualizar la magnitud de las tensiones existentes en el componente, la deformación de éste y el coeficiente de seguridad de tensión. En el análisis modal puede visualizar los modos de frecuencia natural.
Los comandos de visualización están activados y se encuentran en el panel Mostrar de la ficha Análisis de tensión. El modo de visualización por defecto suaviza los contornos.
Para ver los distintos conjuntos de resultados, expanda el nodo Resultados para descubrir los nodos hijo. Por ejemplo, si ejecuta un análisis estático, en el navegador aparecen resultados de nodos hijo para Tensión de Von Mises, Primera tensión principal, Desplazamiento, Coeficiente de seguridad, etcétera.
Para visualizar los distintos conjuntos de resultados, pulse dos veces el nodo de navegador. Mientras visualiza los resultados, podrá:
- Cambiar la barra de color para destacar los niveles de tensión que le interesan.
- Comparar los resultados con la geometría sin deformar.
- Visualizar la malla utilizada para la solución.
- Usar Sombreado de contorno.
- Mostrar las ubicaciones de los resultados máximo y mínimo.
- Aplicar la misma escala a los conjuntos de resultados. Esto se da al ocultar diversas piezas de la vista de resultado o al utilizar varias configuraciones en estudios paramétricos.
- Mostrar las condiciones del contorno.
- Ajuste la visualización de desplazamiento para mejorar la deformación del modelo en la presentación gráfica.
- Animar el desplazamiento a través de una serie de pasos.
- Crear un vídeo de la animación del desplazamiento.
- Ver trazados de convergencia 2D (curva de precisión del resultado).
- Sondear valores en puntos específicos.
