Edite la pieza insertada para añadirle pasadores individuales y un designador de referencia con marcador de posición a una pieza. Los conectores ya están insertados en el ensamblaje.
Cada nombre de pasador es exclusivo en la pieza seleccionada. El nombre de pasador especificado es también el nombre de la operación de puntos de trabajos especiales que figura en el navegador.
Adición de pasadores al ensamblaje

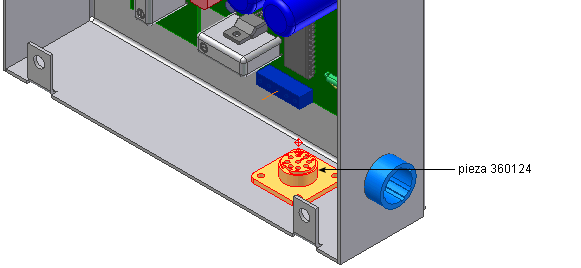

- En el navegador, detenga el cursor sobre la pieza denominada 360124.
Se resalta la pieza en la ventana gráfica para que pueda ver la pieza que se va a editar.
- En el navegador, pulse dos veces el nombre de pieza para editar dicha pieza.
- En el navegador de modelo, suprima los puntos de trabajo del 1 al 9. Volverá a crear estos puntos en los pasos siguientes.
-
En la cinta de opciones, haga clic en la ficha Modelo 3D
panel Arnés Pasador . - Gire y amplíe la vista para visualizar la pieza tal y como se muestra en la imagen siguiente. Desactive la visibilidad de las piezas que obstruyen la vista.

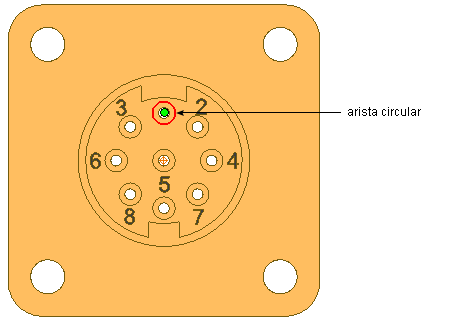

- Haga clic en la arista circular que se muestra para seleccionar el centro.
- En el cuadro de diálogo Nombre de pasador, utilice el nombre de pasador por defecto 1 y pulse

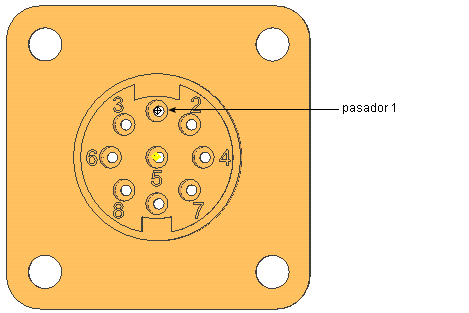

. El punto de trabajo que representa al pasador se añade para el pasador 1.
- Defina un pasador para el agujero 2:
- Designe la arista circular.
- Acepte el nombre de pasador 2.
- Pulse .

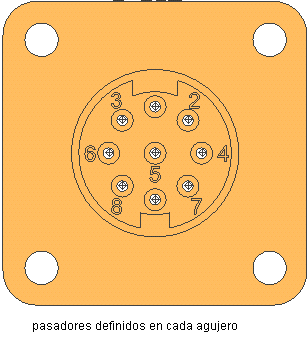

- Repita los pasos para definir un pasador en cada agujero etiquetado de agujeros y el agujero 9 situado entre los agujeros 7 y 8. Asigne a los pasadores un nombre que coincida con sus identificadores numéricos. Por ejemplo, introduzca un Nombre de pasador de 3 para el agujero etiquetado como 3, etc.
- Para salir del modo de inserción de pasadores, haga clic con el botón derecho y, a continuación, seleccione Terminar.
