Crearemos un rango de configuraciones geométricas en las que interviene el grosor del modelo para facilitar la optimización del peso. Es necesario añadir parámetros a la tabla paramétrica.
Adición de parámetros a la tabla paramétrica
- En el panel Administrar, pulse Tabla paramétrica .
- En el navegador, con el botón derecho pulse el nodo de pieza que hay justo debajo del nodo Simulación (Paramétrica) y pulse Mostrar parámetros.
- En el cuadro de diálogo Seleccionar parámetros, active la casilla situada a la izquierda del parámetro denominado d2, 12 mm.
- Pulse Aceptar.
Una vez identificado el parámetro que se desea usar, debemos definir un rango para el parámetro y generar las configuraciones geométricas correspondientes.
Definición del rango del parámetro
- En la celda Values de Extrusion1 d2, especifique el rango 6-12. Los valores deben aparecer en orden ascendente.
- Pulse INTRO para aceptar los valores. Al pulsar en el campo Valores, el valor muestra ahora 6-12:3. Esto indica que ahora hay tres valores en el rango. Están regularmente espaciados entre el primer número y el último, y por tanto los valores son 6, 9 y 12.Nota: El número que aparece tras el signo de dos puntos especifica las configuraciones adicionales deseadas, sin incluir la configuración base. La base es 12 mm y las dos configuraciones adicionales son 6 mm y 9 mm.
Una vez especificado el rango del parámetro, podemos generar las distintas configuraciones basadas en los valores del rango.
Generación de configuraciones
- Pulse con el botón derecho en la fila del parámetro en la tabla y seleccione Generar todas las configuraciones. Se inicia el proceso de generación del modelo.

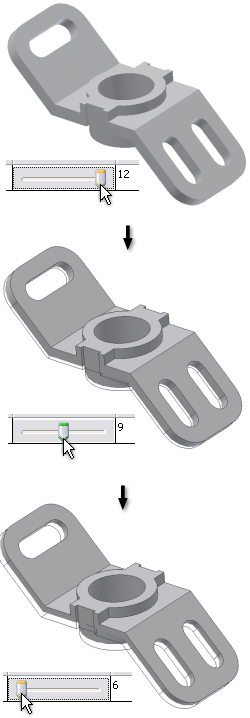

- Una vez completada la regeneración del modelo, desplace el control deslizante para ver las distintas formas creadas.
No hemos terminado de trabajar con la tabla paramétrica. No la cierre.
