En este ejemplo se obtiene una pared de grosor constante en la intersección entre una operación y la pieza. En los productos de plástico moldeado, es habitual que se necesite una pared de grosor constante.
- En la cinta de opciones, pulse
Ficha Modelo 3D
panel Pieza de plástico
Empalme estándar
. - Asigne a Origen el ajuste Operación y seleccione el soporte para fiador. Asigne a Regla el ajuste Por pieza. Desactive la opción Todos los redondeos. Especifique un empalme adecuado para la parte exterior de la pieza.
- Use “Haga clic para añadir” si desea añadir otra regla. Asigne a Origen el ajuste Operación y seleccione el mismo soporte para fiador. Asigne a Regla el ajuste Por pieza. Esta vez, desactive la opción Todos los empalmes. Escriba un radio que sea igual al especificado en la regla anterior más el grosor de la pieza.

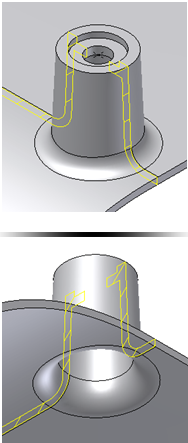

- Pulse Aceptar. Se completa el empalme estándar y la pieza tiene un grosor constante en la intersección soporte para fiador-cuerpo de pieza.
