Utilice los comandos Convergencia de entrada y Convergencia de salida para organizar automáticamente los conductores de cable.
- Haga clic con el botón derecho en el punto final del segmento o en cualquiera de los cuatro puntos finales del conductor y seleccione Convergencia de entrada/salida
Convergencia de entrada. Los conductores se visualizan con el diámetro y el color del segmento y la longitud del conductor más largo.

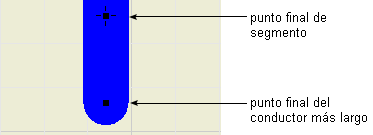

- Haga clic con el botón derecho en el punto del segmento o en el punto final del segmento más largo y, a continuación, seleccione Convergencia de entrada/salida Convergencia de salida.
- En el cuadro de diálogo Conductores de convergencia de salida, pulse Aceptar. Nota: Pulse con el botón derecho en un conductor con el estado de convergencia de salida. Seleccione Convergencia de salida en el menú contextual para cambiar el orden o definir un ángulo entre los conductores más externos.
