Pulse la ficha Boceto 3D
grupo Dibujar Curva de intersección para crear una curva 3D. Use la curva para crear formas como las utilizadas en productos de consumo y tuberías, y para controlar las formas de solevaciones complejas. Puede seleccionar:
- Caras, superficies o todo el cuerpo de la pieza
- Curvas de boceto 2D
- Planos de trabajo
- En la cinta de opciones, pulse la ficha Modelo 3D panel Boceto Crear boceto 3D .
- En la cinta de opciones, pulse la ficha Boceto 3D grupo Dibujar Curva de intersección
. - Designe la cara, la superficie, la curva de boceto 2D, el plano de trabajo o el cuerpo de pieza que desee utilizar como primera geometría de intersección.
- Designe una o varias caras, superficies, de boceto 2D o planos de trabajo para intersecar.
- Pulse Aceptar para crear una curva 3D. En el navegador aparecerá el símbolo Intersección 3D.

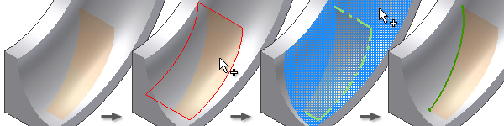

Mostrar cómo se utilizan superficies intersecantes para crear un boceto 3D
Si procede, utilice Seleccionar otro para designar segmentos unidos.
Creación de una intersección 3D con 2D
 |
Utilice la herramienta Intersección 3D para designar dos 2D, creando una intersección de dos planas en un boceto 3D. La geometría resultante es similar a la intersección creada a partir de dos superficies de extrusión. En este ejemplo se muestran las 2D seleccionadas (1) y la intersección resultante (2). |
Mostrar cómo se crea una intersección 3D de dos planas
Edición de una curva de intersección
- Pulse con el botón derecho del ratón un icono del boceto 3D en el navegador y seleccione Editar boceto 3D.
- Pulse para expandir la carpeta de bocetos 3D y, a continuación, pulse el símbolo Intersección 3D con el botón derecho del ratón y elija Editar curva de intersección.
- Designe 2D, una superficie, un plano de trabajo o una cara intersecante diferente para volver a definir la curva.
