Use la creación de conectores para personalizar los conectores con ajustes específicos de Cable y arnés. Los conectores se deben crear para que sea posible reconocerlos y usarlos con los cables planos. Además, la opción de visualización Curvatura natural solo funciona entre conectores creados.
- Si todavía no está abierto, busque y abra Enclosure_Assembly_basics.iam.
- En el navegador de ensamblaje, pulse dos veces en la pieza 360124.
- En la ficha Administrar, panel Crear, pulse Creación de conectores.

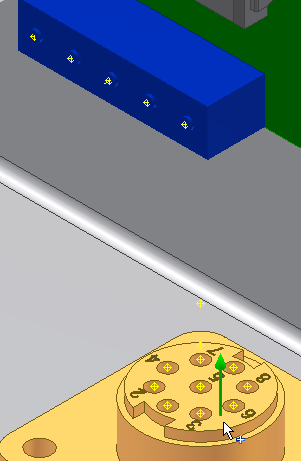

- Puede configurar diversas características del conector, pero en este aprendizaje solo es necesario definir su dirección hacia fuera. Pulse la cara de la pieza 360124 como se muestra. Asegúrese de que la flecha Dirección hacia fuera aparezca tal y como se muestra.
- Pulse Aceptar para aceptar los cambios.
- En el cuadro de diálogo Resultado de la creación, pulse Aceptar. Pulse Volver para finalizar la edición de la pieza.
- Lleve a cabo los mismos pasos para crear conectores a partir de las piezas LTP y 360575. En cada caso, la flecha Dirección hacia fuera debe estar orientada hacia el interior del ensamblaje de armario.
- Guarde el archivo y las piezas asociadas.
