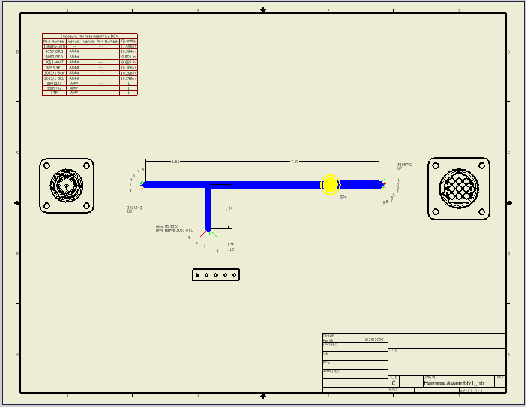

Inserción y edición de vistas de conectores en la tabla de clavos

Los conectores no se insertan automáticamente en la tabla de clavos junto al arnés asociado, sino que se insertan con el comando Conector. Puede definir las características de visualización por defecto antes de insertar los conectores o bien puede anularlas en determinados conectores mientras los inserta. Las características por defecto se definen en la ficha Visualización del cuadro de diálogo Configuración de tabla de clavos. Las vistas de conectores se insertan por defecto.

Las vistas base de los conectores no son asociativas con respecto a los cabos de conductor relacionados. Cuando se desplaza un conductor de cable, los conectores asociados no se desplazan con él.

Nota: para comprobar que el designador de referencia RefDes se ha definido correctamente antes de insertar los conectores, consulte la lista de conectores. Sin embargo, los conectores se pueden insertar sin un designador de referencia.

Inserción de una o varias vistas de conectores

1. Cree un nuevo dibujo de tabla de clavos o abra uno que ya exista.
2. En la cinta de opciones, pulse ficha Insertar vistas panel Crear Conector .
   Nota: Para que este comando esté disponible, debe seleccionar Terminar boceto.
3. En el cuadro de diálogo Insertar vistas de conectores, utilice cualquiera de los métodos siguientes:
   • Para insertar todas las vistas de conectores, pulse Seleccionar todo o Aceptar.
   • Para cambiar los atributos de visualización, introduzca un valor de desfase y seleccione una orientación o escala. En Estilo, pulse un botón para visualizar o eliminar las líneas ocultas y seleccione la vista sombreada.
   • Para excluir una vista de conector, desactive las casillas de verificación pertinentes o pulse Deseleccionar todo.
4. Pulse Aceptar.
5. Para insertar rápidamente conectores adicionales, pulse con el botón derecho del ratón la ventana gráfica, seleccione Repetir Insertar vistas de conectores y vuelva a llevar a cabo el paso 3 o pulse Sí.

Nota: para salir sin insertar vistas de conectores, pulse Cancelar.

Edición de vistas de conectores

Mientras se edita una vista base para un conector, se puede cambiar la orientación, el estilo, la escala y el identificador.

1. En el dibujo de la tabla de clavos, pulse con el botón derecho del ratón la vista del conector y seleccione Editar orientación de la vista.
2. En el cuadro de diálogo Vista del dibujo, cambie la configuración como desee:
   • En Orientación, seleccione una orientación estándar de la lista.
   • En Estilo, seleccione un botón de estilo de visualización.
   • Introduzca o seleccione una escala o un identificador nuevos. Pulse el botón para desactivar o activar la visibilidad.
3. Pulse Aceptar.

Supresión de las vistas de conectores

Para suprimir una vista, pulse con el botón derecho del ratón la vista de conector y seleccione Suprimir.
