Acerca de este aprendizaje

Cree y publique un codo personalizado para utilizarlo en un estilo de línea autodrenante.

Categoría

Sistemas enrutados

Duración

30 minutos

Archivo de aprendizaje empleado

Conéctese al Centro de contenido y acceda a una biblioteca de lectura y escritura.

Si no hay ninguna biblioteca de este tipo disponible, en este aprendizaje se explicará cómo crearla.

Nota: Pulse y lea los archivos de aprendizaje con instrucciones de instalación en http://www.autodesk.com/inventor-tutorial-data-sets-2014 . A continuación, descargue los conjuntos de datos de aprendizaje y los archivos de aprendizaje de instrucciones de instalación e instale el conjunto de datos, tal como se indica.

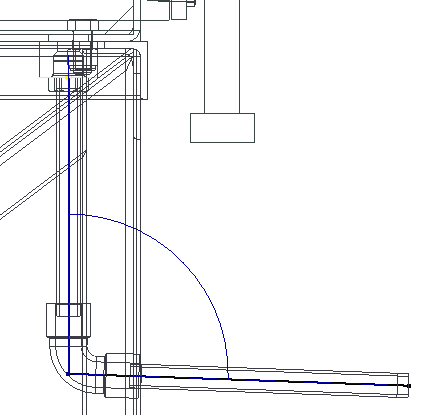

Las líneas autodrenantes mantienen una inclinación o caída, de modo que la gravedad drene el conducto. Por ejemplo, los fragmentos de un enrutamiento que en otras circunstancias serían horizontales, aparecen inclinados dos grados con respecto a la horizontal.

Para crear un conducto autodrenante, primero debe crear un estilo de línea autodrenante y, después, el conducto con dicho estilo activado. Las líneas autodrenantes utilizan accesorios con ángulos de unión o de plegado superiores a 45 grados pero por debajo de los 90 como, por ejemplo, 88 grados.

Este aprendizaje se ha creado para un entorno de un usuario con bibliotecas almacenadas en una ubicación del contenido de Desktop. Si es miembro de un grupo de trabajo que comparte bibliotecas, debe ser administrador de biblioteca y tener permisos de editor para realizar tareas de edición de biblioteca. Asimismo, el procedimiento de creación de bibliotecas de usuario en el servidor es diferente del explicado en este aprendizaje.

Los ejemplos de este aprendizaje utilizan contenido basado en varias normas distintas. Si la configuración del Centro de contenido no contiene la misma biblioteca, lea el procedimiento sin ejecutar ningún paso o use una pieza similar de otra biblioteca. Por ejemplo, si el aprendizaje requiere un tornillo para maquinaria de la norma ISO y la biblioteca sólo contiene piezas ANSI, puede sustituirlo por un tornillo similar de la biblioteca ANSI.

Objetivos

Crear un estilo de líneas autodrenantes.
Crear un enrutamiento de líneas autodrenantes.
Llenar el enrutamiento de líneas autodrenantes.
Crear una biblioteca de lectura/escritura en el Centro de contenido.

Requisitos previos

Aprenda a definir el proyecto activo y a recorrer el espacio modelo con las distintas herramientas de visualización.
Para obtener más información, vea el tema "Para empezar" de la Ayuda.

Consejos de navegación

Utilice las opciones Siguiente o Anterior en la parte inferior izquierda para pasar a la página siguiente o volver a la anterior.
