Creación de una vista proyectada

Puede crear una vista proyectada con una proyección desde el primer o el tercer ángulo en función de la norma de dibujo. Para poder crear una vista proyectada, en primer lugar debe disponer de una vista base. En la cinta de opciones, pulse ficha Insertar vistas panel Crear comando Proyectada .

Nota: Las proyecciones multivista se alinean con respecto a la vista padre y heredan su escala y sus parámetros de visualización. Las proyecciones axonométricas no se alinean con respecto a la vista padre. Toman por defecto la escala de la vista padre pero no se actualizan al cambiar la escala de la vista padre.

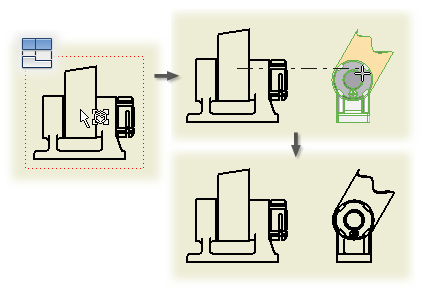

En la cinta de opciones, pulse ficha Insertar vistas panel Crear comando Proyectada . Seleccione la vista padre para la proyección. Desplace la vista preliminar a la ubicación adecuada y, a continuación, pulse para insertar la vista. Cuando desplace la vista preliminar, la orientación de la vista proyectada cambiará para reflejar su relación respecto a la vista padre. Siga insertando vistas proyectadas mediante el desplazamiento de la vista preliminar y pulsar. Para terminar de insertar vistas proyectadas, pulse el botón derecho del ratón y luego seleccione Crear en el menú. Mostrar cómo se crea una vista proyectada

También puede crear vistas proyectadas inmediatamente después de crear una vista base. Asegúrese de que la casilla Crear vistas proyectadas inmediatamente después de la creación de vistas base está activada en el cuadro de diálogo Vista del dibujo. Pulse con el ratón para insertar vistas proyectadas.

La casilla de verificación está desactivada durante la edición.

Consejos:

• Estilo de proyección: el tipo de proyección está controlado por la norma activa. Puede cambiar entre primer ángulo y tercer ángulo en la ficha Preferencias de la vista del estilo Norma. El cambio sólo afecta al dibujo actual a no ser que guarde la configuración en la biblioteca de estilos. Los demás dibujos que utilicen dicha norma se actualizarán con la proyección modificada.
• Herencia de corte en vistas proyectadas: para activar o desactivar la herencia del corte de sección, segmentado, partido o superpuesto, pulse con el botón derecho del ratón en la vista proyectada y seleccione Editar vista. Abra la ficha Opciones de visualización del cuadro de diálogo Vista del dibujo y seleccione las opciones apropiadas en la sección Herencia de corte.
