Las anotaciones de los dibujos se desactivan al desactivar una operación de pieza o al hacer invisible un componente de ensamblaje. Es posible hacer invisibles los componentes en el ensamblaje (en una vista de diseño) o en el dibujo.
Las explicaciones que figuran a continuación le ayudará a comprender mejor por qué una anotación deja de estar visible en un dibujo:
- Cuando se asocia una cota a varias operaciones o aristas, la cota se desactivará si alguna de las operaciones o componentes de destino se desactivan o se hacen invisibles.
- Si se suprime una operación o se hace invisible un componente, no se muestra la anotación asociada.

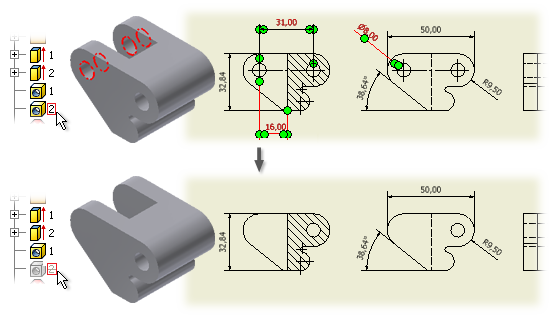

Por ejemplo, una marca de centro asociada a un centro de agujero se desactiva al desactivar la operación de agujero. Las cotas asociadas a la marca de centro, también se desactivarán.
- Algunas directrices también cuentan con directrices secundarias que, además de hacer referencia a la directriz primaria, hacen referencia a otras operaciones. Si sólo hay una directriz primaria y está asociada a una operación desactivada o a un componente invisible, también se desactivará.
Si existen varias directrices y la directriz primaria está asociada a una operación desactivada o a un componente invisible, no se desactivará.
Nota: Si se activa una operación o se hace visible un componente del ensamblaje, las cotas también se activarán y se harán visibles.
