Exclusión de caras de un empalme

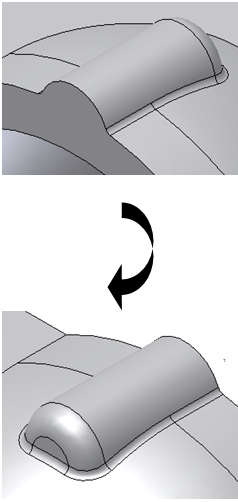

Empalme las aristas del soporte para fiador destacado con radios diferentes sin empalmar las aristas de la cara seleccionada.

1. En la cinta de opciones, pulse Ficha Modelo 3D panel Pieza de plástico Empalme estándar .
2. Asegúrese de que la opción Origen indica Operación y de que Regla tiene el ajuste Aristas sueltas. Seleccione la operación y escriba un valor para el radio.

3. Añada otra regla al mismo empalme estándar basado en reglas: Origen: Operación; Regla: Por pieza.
4. Seleccione la misma operación y escriba un valor para el radio. En las aristas de la cara plana también se insertan empalmes. La cara del soporte para fiador se fusiona con la cara del cuerpo.

5. Para evitar que las caras fusionadas se incluyan en la selección de aristas, pulse Más y active la opción Eliminar caras fusionadas. Los empalmes de la cara plana que se mostraban en la vista preliminar desaparecen.

6. Pulse Aceptar. El empalme basado en reglas se ha completado.
