Inserción de un muelle

Antes de insertar el muelle, es necesario realizar un ajuste en el mecanismo.

1. Si no lo ha hecho ya, debe volver al modo de construcción. En el simulador, pulse Modo de construcción.
2. En el navegador, pulse con el botón derecho del ratón la unión prismática y, a continuación, seleccione Propiedades.
3. Seleccione la ficha dof 1 (T).
4. En el campo Posición, escriba 8 mm y pulse la tecla Tab para actualizar el ensamblaje.

   La válvula se desplaza de forma que los dos orígenes de marco de referencia queden separados por 8 mm.

5. Pulse Aceptar.
6. En la cinta de opciones, pulse la ficha Simulación dinámicagrupo Unión Insertar Unión.
7. Seleccione Muelle/Amortiguador/Conector en el menú desplegable (la unión se encuentra en la parte inferior del menú).
8. Esta unión requiere dos selecciones. Seleccione la arista circular en el soporte.

9. Seleccione la arista circular en la válvula.

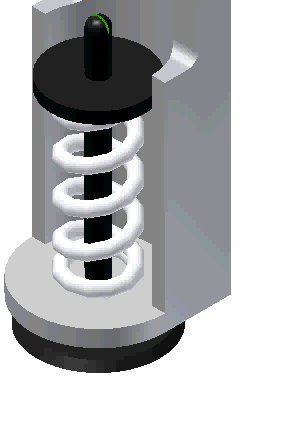

10. Pulse Aceptar.
