Adición de cotas del dibujo a splines

1. En la cinta de opciones, pulse la ficha Anotar panel Cota Cota .
2. Pulse con el botón derecho del ratón en la ventana gráfica y compruebe que Mín./máx. de spline está seleccionado en el menú contextual Parámetros de referencia.
3. En la ventana gráfica, seleccione la geometría de la spline.
4. Sitúe el cursor sobre la spline. Los puntos finales y los puntos mínimo y máximo X e Y se pueden seleccionar.
5. Seleccione los puntos que desea acotar y desplace el cursor para colocar la cota. Pulse para insertar la cota en la ubicación deseada.

Nota: Cuando se acotan los puntos de una spline, la primera cota que aparece puede ser una cota angular. Para mostrar una cota lineal o alineada, seleccione el primer punto designado de nuevo.

Adición de cotas en cualquier punto de una spline

1. Pulse la ficha Herramientas grupo Opciones Opciones de aplicación . En el área Visualización de la ficha Boceto, compruebe que se ha activado Ejes para el boceto.
2. Guarde la configuración y cierre Opciones de aplicación.
3. Seleccione un punto en el interior de la vista de dibujo que contiene la geometría de la spline que desea acotar.

4. En la cinta de opciones, pulse la ficha Insertar vistas grupo Boceto Crear boceto .

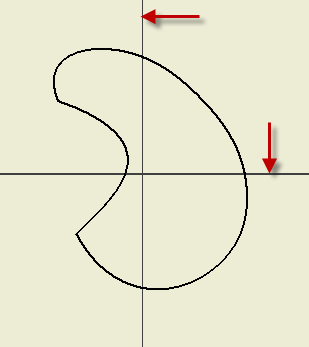

5. Si ha activado los ejes del boceto, las líneas de los ejes aparecerán en la vista tal y como se muestra en la imagen siguiente. Si no puede ver las líneas, deshaga la acción y vuelva a intentarlo.

6. En la cinta de opciones, pulse la ficha Boceto grupo Dibujar Proyectar geometría .
7. Designe la geometría de la spline que quiera proyectar. Pulse con el botón derecho del ratón y seleccione Terminar cuando haya acabado.

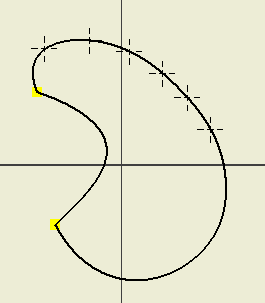

8. Pulse ficha Boceto panel Dibujar Punto . Añada los puntos que sean necesarios en la curva spline.

9. Pulse la ficha Boceto grupo Restringir Cota . Añada las cotas que sean necesarias a los puntos de la curva spline.

10. Para salir, pulse Terminar boceto. Las cotas del boceto ya no podrán verse.

Recuperación de cotas de un boceto de spline

1. Pulse con el botón derecho en la ventana y elija Recuperar cotas en el menú contextual.
2. En el cuadro de diálogo Recuperar cotas, asegúrese de que Seleccionar operaciones se ha activado.
3. En el navegador, amplíe la vista que contiene el boceto y seleccione el boceto.

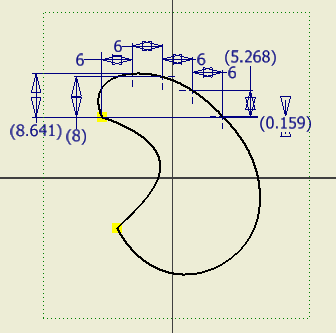

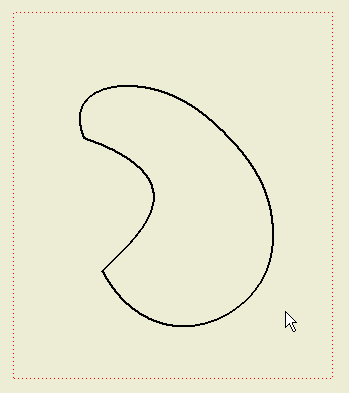

4. Las cotas del boceto se mostrarán en la vista. En el cuadro de diálogo, pulse Seleccionar cotas y designe cotas individuales, o bien utilice una ventana de captura para seleccionar varias cotas.

5. Pulse Aplicar o Aceptar cuando haya terminado para cerrar el comando.
6. Si lo desea, aplique un formato diferente a las cotas.
