A continuación, eliminamos el material sobrante de los canales en C inferiores.

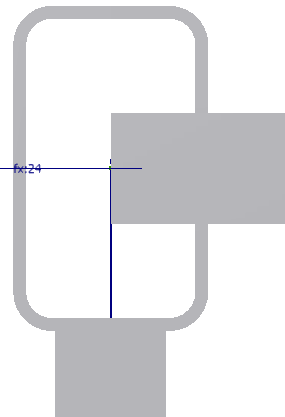

- Oriente la vista del modelo como se muestra.Nota: Se ha desactivado la visibilidad del tubo en segundo plano por motivos de claridad.
- En la cinta de opciones, pulse la ficha Diseño
panel Estructura Recortar en estructura

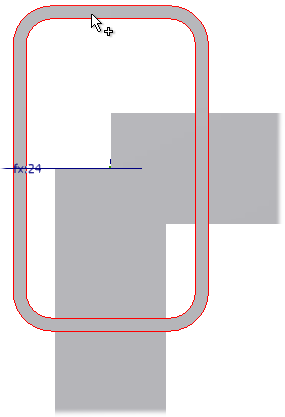

. - Seleccione primero el componente de recorte, que es el tubo.

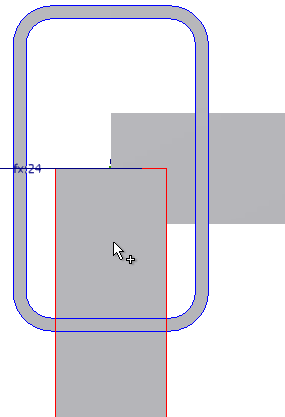

- Seleccione el componente que desea recortar, el canal en C.
- Pulse Aplicar.
- Siga el mismo método para recortar el otro canal en C.
Puede repetir estos pasos para recortar los canales en C en las otras tres uniones, pero no es necesario en este ejercicio.
- Cierre el cuadro de diálogo Recortar a la estructura cuando haya terminado.
