La geometría de un boceto del dibujo se puede proyectar sobre un boceto asociado a la vista. La geometría proyectada se mantiene asociada a la geometría padre en la vista.

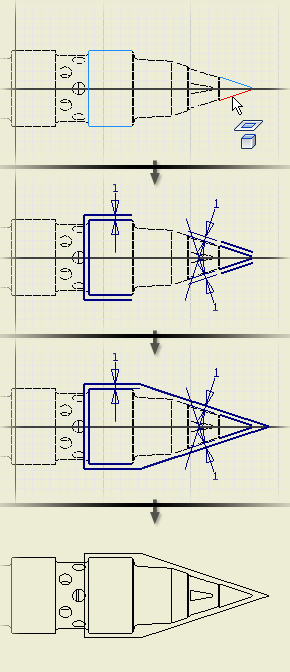

La siguiente imagen muestra cómo se puede proyectar la geometría del modelo en un boceto. En este ejemplo, la geometría proyectada se usa para ayudar a definir las líneas del boceto.
Puede utilizar la geometría proyectada de igual forma que cualquier otra geometría de un boceto del dibujo.
Por ejemplo:
- Proyecte geometría desde una vista, añada geometría para crear un contorno cerrado y, a continuación, añada sombreado o color de relleno.
- Proyecte geometría y utilícela para definir un patrón rectangular o circular.
- Proyecte geometría para definir el contorno para una superposición.
Indicaciones sobre geometría proyectada:
- Solo se puede proyectar geometría de la vista asociada al boceto.
- Las líneas ocultas no se pueden proyectar sobre un boceto.
- Las líneas proyectadas asumen el color, grosor y otros atributos del estilo de línea activo.
- Si aplica una escala a la vista del dibujo, la escala de la geometría del boceto vendrá determinada por la vista.
- Si se introducen cambios en el modelo, la geometría proyectada del dibujo se actualiza cuando lo hace éste. Si elimina geometría del modelo, la geometría proyectada en el dibujo también se eliminará.
- Si realiza cambios de topología, como la adición de empalmes o chaflanes, la geometría relacionada se elimina de la geometría proyectada en el boceto del dibujo.
- Las representaciones de rosca no se pueden proyectar sobre un boceto del dibujo.
