Acerca de este aprendizaje

Creación de modelos basados en reglas.

Categoría

Usuarios nuevos

Duración

40 minutos

Archivo de aprendizaje empleado

bracket_no_rules.ipt

Nota: Pulse y lea los archivos de aprendizaje con instrucciones de instalación en http://www.autodesk.com/inventor-tutorial-data-sets-2014 . A continuación, descargue los conjuntos de datos de aprendizaje y los archivos de aprendizaje de instrucciones de instalación e instale el conjunto de datos, tal como se indica.

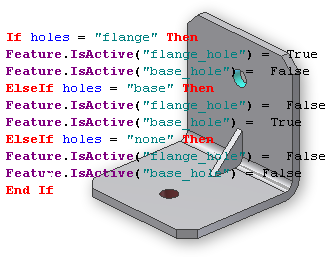

iLogic amplía las capacidades de cálculo de Autodesk Inventor para incluir reglas. Esas reglas funcionan con el mecanismo de actualización de parámetros de Autodesk Inventor y permiten incluir elementos de diseño mucho más sofisticados en los modelos.

En modelado paramétrico tradicional, los parámetros de cota determinan la geometría. El usuario puede entrar directamente los valores de los parámetros o bien se pueden obtener de ecuaciones fijas que implican otros parámetro o incluso valores de hojas de cálculo vinculadas. El·uso·de·reglas·en·un·modelo·paramétrico·permite·ecuaciones definidas condicionalmente. Las ecuaciones condicionales pueden incluir todos los aspectos del diseño. Las ecuaciones o las relaciones se pueden definir entre parámetros, propiedades, atributos, operaciones, componentes o cualquier otro aspecto del diseño. Definir las relaciones entre todos los objetos de un diseño posibilita actualizar el modelo por completo, de forma correcta y automática al modificar los valores de parámetros de entrada.

Objetivos

• Familiarizarse con los conceptos importantes de iLogic.
• Crear reglas y parámetros que controlan el modelado de una pieza sencilla.

Requisitos previos

• Familiarizarse con Autodesk Inventor, sus conceptos y funciones básicas de modelado de piezas.
• Para obtener más información, vea el tema "Para empezar" de la Ayuda.

Consejos de navegación

• Utilice las opciones Siguiente o Anterior en la parte inferior izquierda para pasar a la página siguiente o volver a la anterior.
