Plantillas para dibujos

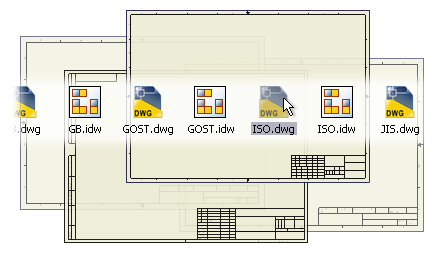

Cada dibujo nuevo se crea a partir de una plantilla. La plantilla de dibujo por defecto se especifica mediante la norma de dibujo por defecto definida en Opciones de la aplicación. Utilice esta plantilla u otra predefinida, modifique una de las plantillas predefinidas o cree las suyas propias según las convenciones establecidas.

Consejo: Para cambiar la norma de dibujo por defecto, haga clic en el botón Configurar la plantilla por defecto en la ficha Archivos del cuadro de diálogo Opciones de la aplicación. A continuación, seleccione la norma de dibujo deseada en el cuadro de diálogo Configurar plantillas por defecto.

Plantillas de dibujo personalizadas

Para crear su propia plantilla, guarde un archivo de dibujo personalizado en la carpeta Templates. La próxima vez que cree un archivo de dibujo, la nueva plantilla aparecerá en la lista de plantillas de dibujo.

La plantilla de dibujo puede incluir marcos, cajetines, anotaciones en hojas de dibujo, tales como símbolos personalizados, notas, tablas de revisión y definiciones de vista. Por lo general, las anotaciones de vista y las notas generales no se guardan en la plantilla.

Ubicación de las plantillas de dibujo

Las plantillas de dibujo se almacenan en la carpeta Templates especificada por el proyecto actual. Para buscar la ubicación de la carpeta, en Autodesk Inventor, haga clic en Administrar Proyectos. A continuación, expanda el nodo Opciones de carpeta en la lista Proyecto. El elemento Plantillas muestra la ubicación de los archivos de plantilla de Autodesk Inventor. Si la ubicación es [Por defecto], coloque el cursor sobre el elemento Plantillas para ver la ruta.

Nota: La ruta por defecto se especifica en la ficha Archivo del cuadro de diálogo Opciones de la aplicación.

Los archivos que se encuentren en la carpeta Templates aparecerán en la ficha por defecto del cuadro de diálogo Nuevo cuando cree nuevos archivos. Los archivos ubicados en una subcarpeta de la carpeta Templates aparecerán en otras fichas del cuadro de diálogo Nuevo.

Cualquier plantilla puede ser la plantilla por defecto de los nuevos dibujos. Para establecer una plantilla como plantilla por defecto, guárdela en la carpeta Templates con el nombre de archivo standard.idw o standard.dwg. Para que la plantilla por defecto existente no se sobrescriba, desplace o cambie el nombre de la plantilla estándar existente antes de guardar una nueva.

Consejo: Para añadir fichas al cuadro de diálogo Nuevo, cree nuevas subcarpetas en la carpeta Templates y añada archivos de plantilla en ellas. El cuadro de diálogo Nuevo mostrará una ficha por cada subcarpeta que exista en la carpeta Templates.

Configuración e iProperties del documento

Utilice la ficha Herramientas panel Opciones cuadro de diálogo Parámetros del documento para definir las opciones de las plantillas.

Puede especificar propiedades como centro de costes, nombre de proyecto o responsable y guardarlas como parte de la plantilla. Utilice las propiedades para añadir y mantener automáticamente la información en los cajetines, marcos, símbolos de boceto y texto, o para efectuar un seguimiento y administrar los archivos con Design Assistant.

Consejo: Para copiar iProperties de un archivo de Autodesk Inventor en la plantilla, seleccione Copiar iProperties de modelo y, a continuación, elija las iProperties deseadas en el cuadro de diálogo Propiedades. Las iProperties copiadas no son asociativas, por lo que no se actualizan a la vez que el archivo de origen.

Definición de estilos y normas de dibujo

La norma de dibujo activa especifica los estilos utilizados para definir el formato de las cotas, el texto, los grosores de línea, los extremos y otras anotaciones de dibujo y propiedades. Para garantizar que se utiliza la norma de dibujo adecuada en todos los dibujos, utilice el Editor de estilos y normas para especificar la norma de dibujo en una plantilla. A continuación, defina las propiedades normalizadas y personalice los estilos.

Nota: Cuando se usa una biblioteca de estilos, las definiciones de estilos se actualizan de la biblioteca cuando se crea un archivo que utiliza una plantilla.

Consejo: Si utiliza diferentes normas de dibujo en distintos momentos, cree una plantilla para cada norma.

Configuración de los recursos de dibujo

La carpeta del navegador de dibujos Recursos para dibujos contiene carpetas con formatos de hojas, cajetines, marcos y símbolos de boceto que podrá utilizar cuando añada y configure nuevas hojas. Puede personalizar o añadir otros recursos para dibujos y, después, guardarlos en el archivo de plantilla.

Sugerencias:

Cree formatos de cajetines, marcos personalizados y símbolos de boceto antes de crear los formatos de hojas.
Copie los recursos en el navegador de un dibujo y péguelos en el navegador de otro.
Cambie el nombre de formatos de hoja, marcos, cajetines o símbolos de boceto. Seleccione el objeto cuyo nombre desea cambiar y pulse despacio su nombre para inscribirlo en un cuadro de edición. A continuación, escriba un nuevo nombre.
Ordene los recursos para dibujos por nombre en el navegador. Pulse con el botón derecho del ratón la entrada Formatos de hoja, Marcos, Cajetines o Símbolos de boceto, y seleccione Ordenar por nombre.
Reordene los recursos para dibujos. Arrastre un formato de hoja, marco, cajetín o símbolo de boceto y suéltelo en la posición adecuada en el navegador.
Para copiar recursos del dibujo de un archivo de origen en varios archivos de destino, utilice el Asistente de transferencia de recursos para dibujos.

Configuración de hojas

Añada un formato de hoja a la plantilla para cada definición de hoja que necesite en un nuevo dibujo. Después de definir las hojas en los recursos para dibujos, puede utilizarlas para añadir una plantilla.

Cada una de las hojas de un dibujo se puede crear con un formato de hoja distinto. Para cambiar el formato de la primera hoja del dibujo, añada una hoja con el formato adecuado y luego elimine la primera hoja.

Adición de vistas por defecto

Puede añadir vistas base o vistas proyectadas por defecto a los formatos de hoja de una plantilla. Utilice cualquier modelo para añadir las vistas. La plantilla guarda la información sobre las vistas estándar. Si se crea un archivo a partir de la plantilla, se le solicitará que seleccione el archivo de modelo a partir del cual se crearán las vistas.

Plantillas DWG

Cuando trabaje con archivos de AutoCAD, cree una plantilla DWG en Autodesk Inventor a partir de un archivo DWG que contenga las capas, los bloques, los cajetines y los marcos adecuados. A continuación, defina los valores por defecto de objeto para estos objetos en el Editor de estilos y normas.

Consejo: Para crear archivos DWG que se puedan editar completamente en AutoCAD, convierta los dibujos de Autodesk Inventor al formato DWG de AutoCAD. La conversión exporta archivos con más precisión, por lo que se requiere menos limpieza en AutoCAD.

Autodesk Inventor necesita un archivo de plantilla de dibujo válido para abrir archivos .dwg de AutoCAD. El archivo de plantilla de dibujo por defecto (Standard.dwg) se encuentra en la carpeta Templates. Si lo desea, puede reemplazar la plantilla por defecto con un archivo personalizado Standard.dwg.

Cuando se utiliza una plantilla para abrir un archivo de AutoCAD, se eliminan todos los datos de AutoCAD, excepto las definiciones de bloque. Todos los datos de AutoCAD que necesiten permanecer en una hoja se deben insertar en un bloque.
