La operación Pestaña solevada proporciona una forma de crear secciones de transición en el modelo. Puede ser la única operación (o la operación principal) de un modelo o formar parte de un diseño más complejo.
La operación Pestaña solevada requiere la selección de dos bocetos de perfil. Los perfiles pueden ser abiertos o cerrados (o uno de cada tipo) y pueden estar en planos de boceto paralelos o no paralelos. La operación resultante se puede destinar a un proceso de fabricación con plegadora o de molde.
- Para iniciar este ejercicio, abra una nueva pieza de chapa usando la plantilla Sheet Metal (mm).ipt.
- En el boceto abierto, cree un círculo de 1400 mm centrado en 0,0.
- En la cinta de opciones, pulse la ficha Boceto
grupo Salir Terminar boceto o haga clic con el botón derecho y seleccione Terminar boceto 2D en el menú de comandos frecuentes. - Cree un plano de trabajo desfasado (hacia arriba) con respecto al plano de origen XY por un valor de 2000 mm.
- En este nuevo plano de trabajo desfasado, cree un boceto 2D.
- En el boceto, cree un cuadrado de 600 mm x 600 mm. Aplique cotas de 300 mm para que el cuadrado quede centrado en 0,0.
- Inserte un punto en el punto medio de uno de los lados del cuadrado. Nota: Este punto no es necesario para la pestaña solevada, pero se usará más adelante para crear una operación de rotura que permitirá aplanar la pestaña solevada.
- Pulse la ficha Boceto grupo Salir Terminar boceto o haga clic con el botón derecho y seleccione Terminar boceto 2D en el menú de comandos frecuentes.

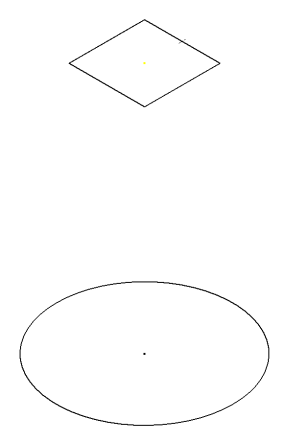

- Anule la visualización del plano de trabajo que ha creado y del plano de origen XY (si se muestra). Anule la visualización de las cotas en Boceto1 y Boceto2. El modelo debe tener este aspecto en la siguiente imagen de la vista inicial por defecto (F6).
A continuación, creará la pestaña solevada.
