Apertura del ensamblaje

1. Compruebe que el archivo de proyecto se haya definido como Tutorial_Files.ipj.
2. Pulse el comando Abrir y acceda a la carpeta Assembly FEA 3.
3. Pulse Suspension-Fork_Complete.iam y, a continuación, pulse Abrir. Como alternativa, pulse dos veces el archivo .iam.
4. Utilice Guardar como para almacenar el modelo con un nombre nuevo, por ejemplo Suspension-Fork_Stress.iam. No es necesario responder Sí para todos los componentes.
5. En el navegador de modelo, expanda la carpeta Representaciones y la carpeta Nivel de detalle.
6. Pulse dos veces la representación de nivel de detalle Todas las piezas desactivadas.

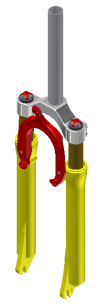

7. En el navegador, pulse con el botón derecho del ratón y borre la marca de verificación de la opción Desactivar para los siguientes componentes:
   • Fork-Crown:1
   • Fork-Slider:1
   • Fork-Tube:1
   • Fork-Slider_MIR:1
   • Fork-Tube_MIR:1
8. Pulse con el botón derecho del ratón el nodo de la carpeta Nivel de detalle y seleccione Nuevo nivel de detalle.
9. Cambie el nombre de la nueva representación a Nivel de detalle de tensión.
10. Guarde el modelo de ensamblaje.

Hemos creado esta representación de nivel de detalle para beneficiarnos del uso de entornos de análisis de tensión en las representaciones.
