Casi hemos terminado. Ahora crearemos los agujeros de montaje para sujetar la base. Asegúrese de que el plano de trabajo pueda verse en el centro de la pieza.
-
Inicie un boceto nuevo en la cara superior de la pieza. -
Inicie el comando Proyectar geometría. Seleccione el plano de trabajo situado en el centro de la pieza y proyéctelo como una línea al boceto actual. -
Inserte dos puntos (Punto, Centro) verticalmente en línea. -
Inserte una restricción vertical entre los dos puntos para alinearlos. -

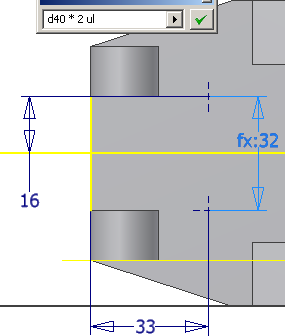

Añada una cota de 16 mm desde el centro de la base hasta el centro superior. - Acote la distancia general entre los dos puntos. Seleccione los dos centros. En lugar de añadir un número para la distancia general, borre el valor del cuadro de diálogo. A continuación, seleccione la cota de 16 mm para añadir la variable de cota al cuadro de diálogo. Introduzca el operador de multiplicación * y, a continuación, el número 2. Nota: Las variables de cota del boceto pueden diferir de los números que aparecen en la siguiente imagen. Si es así, no afecta al ejercicio.
- Añada una cota de 33 mm desde la arista frontal de la pieza hasta uno de los centros.
-
Termine el boceto. -
Inicie el comando Agujero. Coloque dos agujeros pasantes de 11 mm cada uno en los centros. - Inicie un boceto nuevo en la cara superior de la pieza.
-
Inicie el comando Línea. Cree una línea desde el punto medio de la arista posterior de la base hasta el centro de la pieza. - Añada una cota de 16 mm a la línea.
- Termine el boceto.
En los pasos que quedan crearemos un agujero con juego escariado para un perno de cabeza hexagonal de una tabla de consulta.
- Inicie el comando Agujero. Seleccione el punto final de la línea para especificar la ubicación del agujero.

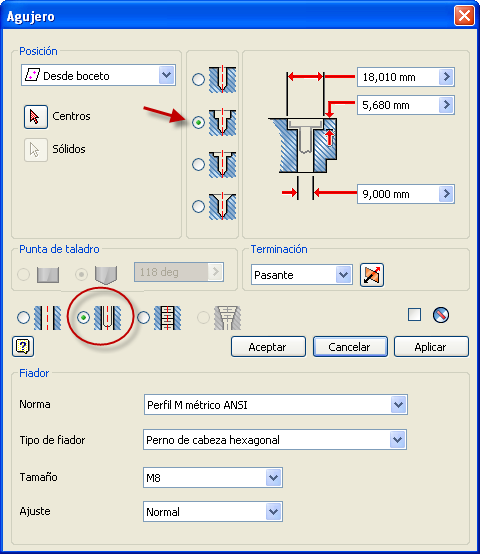

- Seleccione la opción del agujero escariado con el agujero con juego como se muestra en la siguiente imagen. El sistema determina el tamaño de escariado adecuado para el fiador especificado.
- Seleccione los parámetros de fiador que se muestran en la imagen y, a continuación, seleccione Aceptar para crear el agujero.
- Guarde el archivo.
Ha completado correctamente el ejercicio.
