El accesorio personalizado es un componente crucial en un estilo autodrenante. Determina el ángulo de inclinación y, desde un punto de vista funcional, marca la diferencia entre un estilo autodrenante y uno no autodrenante.
La herramienta Creación prepara una pieza para su publicación en el Centro de contenido. Para ello, añade datos específicos al modelo. Utilice Creación de tubos y tuberías para completar el proceso de creación antes de publicar en el Centro de contenido.
- Abra el archivo self-drain_elbow.ipt, situado en el directorio Tube & Pipe.

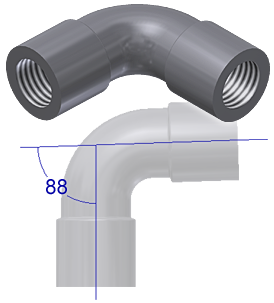

Este codo se ha creado con 88 grados entre los ejes de conexión. El codo está listo para su creación y publicación. No es necesario ningún diseño adicional.
- En la cinta de opciones, pulse
ficha Administrar
panel Crear
Tubos y tuberías

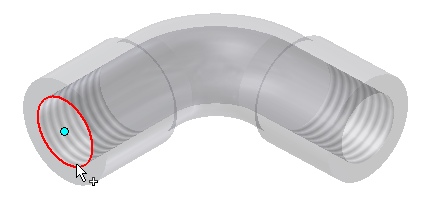

. - Para establecer el punto de conexión de la primera conexión, designe la arista circular.

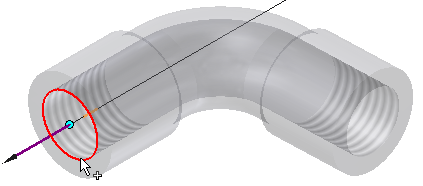

- Pulse el selector Eje.
- Vuelva a designar la arista circular.
- Establezca Medida nominal en 3/4.
- Cambie la selección a Número de conexión 2.

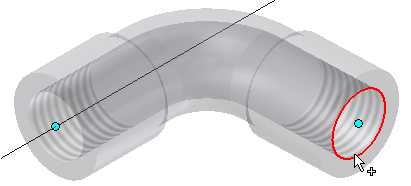

- Designe la otra arista circular para establecer este punto de conexión.
- Pulse el selector Eje.
- Vuelva a designar la arista circular.

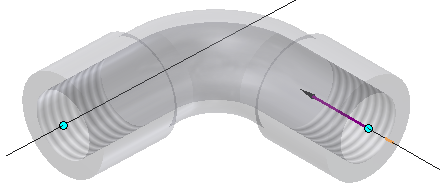

Cambie la dirección del vector de conexión para que apunte en dirección contraria al codo. Los dos vectores de conexión apuntan en dirección contraria al accesorio.
El campo Ángulo muestra el ángulo entre los dos ejes. En este ejemplo, es de 88 grados.
- Establezca Medida nominal en 3/4.
- En el área Inserción, seleccione Distancia del menú desplegable Máx. y, escriba el valor 1.
- Es importante que el valor Mín. se establezca en 70 (para el % de Máx.).
- Pulse Aceptar.
Aparecerá un mensaje para indicar que la creación se ha realizado correctamente.
