Anulaciones en las representaciones posicionales

Las representaciones posicionales permiten evaluar estados cinemáticos alternativos de un ensamblaje. Al realizar anulaciones en elementos como los valores de relación o inserciones de componentes, se pueden crear varias representaciones posicionales (PR), cada una con distintos estados de resolución para un ensamblaje.

Las representaciones posicionales se pueden utilizar en ensamblajes padre, vistas de dibujo y ensamblajes derivados. Están pensadas solo para la evaluación cinemática, no para anulaciones del proyecto de diseño. Todos los cambios del proyecto de diseño del ensamblaje, como la adición o supresión de componentes, o la edición de operaciones de ensamblaje, deben realizarse en la representación posicional principal.

Un ensamblaje puede basarse en la representación posicional de un subensamblaje fundamentalmente de dos formas. La primera consiste en definir el subensamblaje en una representación posicional dada, de forma similar a la relación asociativa con una representación de vista de diseño. La segunda se basa en la anidación: una representación posicional de un ensamblaje padre contiene las anulaciones del subensamblaje, por lo que define una representación posicional para dicho ensamblaje.

Consejo:

• El primer método debe utilizarse si el estado principal del ensamblaje padre está definido fundamentalmente no por el estado principal del subensamblaje, sino por una representación posicional del mismo, como puede ser un cilindro hidráulico en una posición cerrada.
• El segundo método, mucho más habitual, debe utilizarse si varias representaciones posicionales de subensamblajes definen una representación posicional en el ensamblaje padre.

Flujo de trabajo 1: control de representaciones posicionales dentro del subensamblaje

1. Abra un archivo de ensamblaje que contenga un subensamblaje con representaciones posicionales:

   • Ubicaciones de instalación predeterminadas de los archivos de aprendizaje y ejemplos (Tutorial_files y Samples):

     Sistema operativo XP

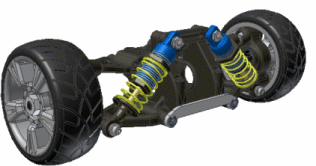

     • Archivos de ejemplo: Archivos de programa\Autodesk\Inventor [versión]\Samples\Models\Assemblies\Suspension\Suspension.iam. Observe los dos amortiguadores.

2. Expanda el navegador en el primer subensamblaje de amortiguador, Front 1.3 Shock:1, y expanda también la carpeta Representaciones.

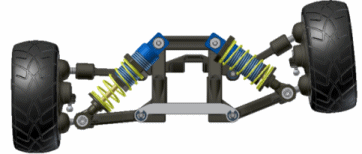

3. Observe el nodo Posición, que indica que el subensamblaje está definido en su estado principal. Expanda esta carpeta y active la representación posicional cerrada. Observe cómo reacciona el ensamblaje padre al elevar la suspensión como respuesta al cambio en el estado de resolución del amortiguador.

4. Cierre el archivo. No guarde los cambios.

Flujo de trabajo 2: anidado de una representación posicional con una anulación.

1. Abra un archivo de ensamblaje que contenga un subensamblaje y cree una representación posicional en el ensamblaje principal:
   • Abra C:\Archivos de programa [(x86)]\Autodesk\Inventor [versión]\Samples\Models\Representations\Suspension\Suspension.iam. Observe los dos amortiguadores.

2. Expanda la carpeta Representaciones para el ensamblaje Suspension.iam y, a continuación, expanda el nodo Posición.
3. Con el botón derecho, pulse el nodo Posición y seleccione Nuevo. Renombre la nueva representación posicional como Relieve izquierdo.

   Hemos creado una representación posicional en el ensamblaje superior y no tiene anulaciones, por lo que su aspecto coincide con la representación posicional principal.

4. Pulse con el botón derecho el segundo ensamblaje de amortiguador, Front 1.3 Shock:2, y seleccione Anular.
5. En el cuadro de diálogo Anular, pulse la ficha Representación, active la anulación para representaciones posicionales y, a continuación, defina la representación posicional como Cerrada. Cierre el cuadro de diálogo.

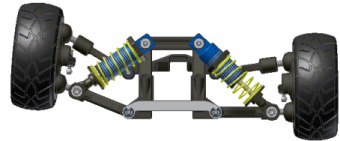

6. La representación posicional de relieve izquierdo del ensamblaje de nivel superior ahora anida la representación posicional cerrada del amortiguador. Al activar las representaciones posicionales principal y de relieve izquierdo del ensamblaje de nivel superior, se puede ver rápidamente el efecto de cierre completo del amortiguador izquierdo.

7. Conserve el archivo abierto e intente crear más anulaciones o restricciones en otros objetos, como el amortiguador derecho.
