A continuación seleccionaremos la geometría para colocar los miembros de estructura superiores e inferiores. Para los miembros de estructura inferiores:
- Seleccione las cuatro aristas inferiores. Compruebe que la primera selección coincide con la imagen, como indica el cursor.
- Establezca el ¡ndicador Orientación tal y como se muestra.
- Seleccione 0,00 grad en el campo Ángulo.
El objetivo del diseño es que las superficies interiores de los canales en C queden alineadas con el sólido. Como los canales tienen un grosor de 5 mm, deben tener un desfase de 5 mm.
- Especifique -5 mm en los campos Desfase horizontal y Desfase vertical.
- Pulse Aplicar. Aparecerá el cuadro de diálogo Crear nueva estructura.
- Pulse Aceptar.
Para los miembros de estructura superiores.

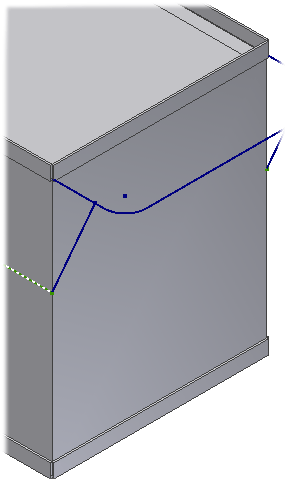

- Seleccione las cuatro aristas superiores. Asegúrese de que ha seleccionado el extremo izquierdo de la primera línea, tal como se indica.
- Pulse Aplicar.
- Cambie la visualización de los gráficos al estilo visual Sombreado.
