Por defecto, algunas restricciones presentes en el ensamblaje se convierten automáticamente en uniones durante la simulación dinámica. Esta acción elimina buena parte del trabajo que se debe realizar en la pieza al crear las uniones.
Nota: La simulación dinámica convierte las restricciones relacionadas con los grados de libertad, como Coincidencia o Insertar. Sin embargo, no convierte las restricciones relacionadas con la posición, como Ángulo.
Apertura del archivo de aprendizaje
- Defina el proyecto tutorial_files como activo y abra Reciprocating Saw.iam.
- Use el comando Guardar como y asigne al nuevo archivo un nombre como RecipSaw-saved.iam.

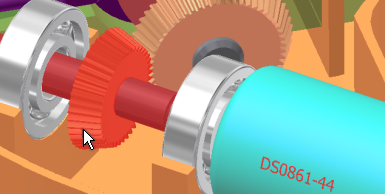

- Para observar cómo se desplaza el ensamblaje, arrastre el engranaje biselado que se encuentra al final del motor. Se aplica una revolución al engranaje, pero no se ve afectado ningún otro componente de la cadena cinemática.
En el curso de los ejercicios siguientes, guarde el ensamblaje periódicamente.
