Ahora vamos a crear una combinación de labio y acanalado para facilitar la inserción de piezas coincidentes en un ensamblaje físico. Oriente la vista hacia el interior de la pieza como se muestra en la siguiente imagen.
- En la cinta de opciones, pulse
Ficha Modelo 3D
panel Pieza de plástico
Labio
. - Asegúrese de que el botón Labio está seleccionado en el cuadro de diálogo.
- En la ficha Forma:
- Seleccione la arista interior como Aristas del camino.
- Deje sin activar la opción Extensión del camino.
- Pulse la casilla de verificación Dirección de desmoldeo.
- Seleccione el Eje Y de la carpeta Origen como dirección de desmoldeo.
- En la ficha Labio:
- Para Ángulo exterior, escriba 0 grados.
- Para Ángulo interior, escriba 0 grados.
- Para Altura, escriba 1 mm.
- Para Anchura del resalte, escriba 0 mm.
- Para Anchura, escriba 0,75 mm.
- Para Espacio libre, escriba 0,5 mm.
- Pulse Aceptar para crear el labio.

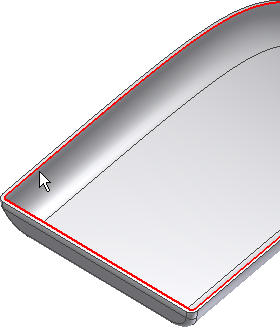

- En la carpeta Cuerpos sólidos del navegador, utilice el menú contextual para desactivar la Visibilidad del cuerpo superior. Active la visibilidad del cuerpo inferior. Oriente la vista hacia el interior de la pieza como se muestra en la siguiente imagen.
A continuación, usaremos el comando Labio para crear el acanalado coincidente.
- Pulse el comando Labio.
- En la ficha Forma:
- Asegúrese de que el botón Acanalado está seleccionado.
- Seleccione la arista interior como Aristas del camino.
- Deje sin activar la opción Extensión del camino.
- Pulse la casilla de verificación Dirección de desmoldeo.
- Seleccione el Eje Y en la carpeta Origen.

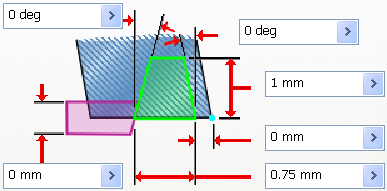

- En la ficha Acanalado:
- Para Ángulo exterior, escriba 0 grados.
- Para Ángulo interior, escriba 0 grados.
- Para Altura, escriba 1 mm.
- Para Anchura del resalte, escriba 0 mm.
- Para Anchura, escriba 0,75 mm.
- Para Espacio libre, escriba 0 mm.
- Pulse Aceptar para crear el acanalado.

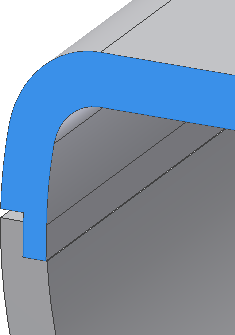

Las operaciones de labio y acanalado coincidentes se muestran en la siguiente vista de corte.
