Adición de fricción

Adición de fricción y completado de la relación entre el yugo y la guía

1. En el navegador, pulse con el botón derecho en Blade set.iam y, a continuación, pulse Flexible. Al definir el ensamblaje como Flexible, éste se guarda en la carpeta de grupo soldado. En el ensamblaje, se evalúan las restricciones y la restricción entre el yugo y la cuchilla provoca la adición de una unión de revolución.

2. Como ya se ha indicado, el ensamblaje no contiene por ahora ninguna fricción. Este paso introduce fricción en la unión prismática. Pulse con el botón derecho en la unión prismática de la guía y el yugo, y pulse Propiedades.
3. Pulse la ficha Grado de libertad 1. Pulse el comando Fuerza de unión. Pulse Activar fuerza de unión. Especifique un coeficiente de fricción seca de 0,1 y pulse Aceptar.
4. Añada una restricción para definir la posición del yugo escocés con respecto al ensamblaje de la manivela. Defina la vista del navegador como Modelo y expanda el nodo de Blade set.iam.
5. Expanda el nodo de Scottish Yoke y pulse el comando Restringir.
6. En el navegador, seleccione Plano de trabajo3 debajo del componente Scottish Yoke.

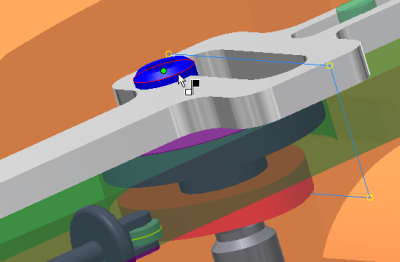

7. En la región gráfica, seleccione una arista circular del componente Roller que forme parte del ensamblaje de la leva del cigüeñal. Se añade una unión Punto-Plano para reflejar la restricción.


La unión Punto-Plano resultante tiene cinco grados de libertad y una restricción. Esta definición es suficiente para transferir el movimiento sin sobrerrestringir el modelo. La simulación dinámica detecta las condiciones sobrerrestringidas y ayuda al usuario a resolverlas.
