Una vez finalizada la simulación, la pantalla gráfica muestra el trazado de resultados de Tensión de Von Mises. El conjunto completo de resultados se muestra en la carpeta Resultados.
Existen varios comandos para visualizar los datos de los resultados. La mayoría se ubica en los paneles Resultado y Mostrar.
- En el panel Mostrar, haga clic en Mostrar valor máximo

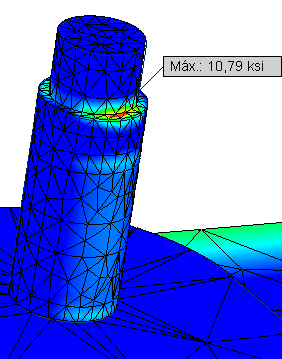

. En la ventana gráfica, un identificador con directriz apunta a la ubicación del valor máximo. En este ejemplo, otros componentes ocultan el valor máximo. - Expanda el nodo ensamblaje en el navegador para visualizar la lista de componentes.
- Desactive la visibilidad de las piezas ocultando la ubicación de la tensión.
- Lower Plate:1
- Upper Plate:1
Pulse con el botón derecho en el componente y pulse Visibilidad.
- Utilice las herramientas de giro y zoom para visualizar la ubicación del valor máximo.
Pulse dos veces los distintos nodos de resultados para mostrar los resultados en la ventana gráfica.
