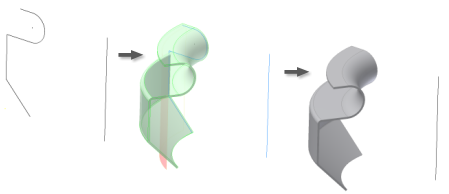

- Cree un boceto de perfil formado por líneas, arcos, splines y arcos elípticos (según sea necesario). Incluya una línea que represente el eje de rotación en el boceto o asegúrese de que el boceto esté situado de forma que pueda utilizar uno de los ejes por defecto como eje de rotación. Nota: La operación de curva de contorno transforma las esquinas agudas del boceto en pliegues en la pieza terminada usando el valor del radio de plegado. Este comportamiento coincide con el de la operación Pestaña de contorno.
- Salga del boceto.
- En el panel Crear de la ficha Chapa, pulse Curva de contorno. Aparece el cuadro de diálogo Curva de contorno.
- Pulse la geometría del perfil para su revolución.
- Pulse el comando de selección Eje del cuadro de diálogo Curva de contorno.
- Seleccione el eje de rotación. Nota: la geometría del eje de rotación debe estar incluida en el boceto que contiene la geometría del perfil.
- Si lo desea, modifique la dirección del desfase del material de la curva del perfil.
- Si lo desea, cambie la dirección o el valor de Ángulo de curva. Nota: el valor de ángulo puede no equivaler a 360 grados en los perfiles de varios segmentos. El ángulo de curva de 360 grados se puede usar para los perfiles con una única línea recta.
- Si lo desea, seleccione un método de anulación de curva alternativo. Nota: los métodos de anulación de curva alternativos pueden requerir valores o selecciones gráficas adicionales.
- Si lo desea, seleccione una regla de desplegado alternativa.
- Si lo desea, introduzca un valor de radio de plegado alternativo.
- Pulse Aceptar para crear la curva de contorno y cerrar el cuadro de diálogo. Si lo desea, pulse Aplicar para crear la operación de curva de contorno y dejar el cuadro de diálogo abierto para crear operaciones de curva de contorno adicionales a partir geometría de boceto no consumida.
Nota: Pulse Cancelar en cualquier momento para descartar los valores de entrada y cerrar el cuadro de diálogo sin crear la operación de curva de contorno.
