En la ficha Geometría, seleccione y nombre los puntos de control en la pieza de esbozo. Los puntos de control se utilizan para definir la posición del resultado de iCopy cuando se inserta en un ensamblaje. Estos puntos deben ser puntos de geometría (puntos finales de líneas, puntos centrales de círculos, pero no puntos de boceto).
- Seleccione la ficha Geometría.
- En la columna Geometría, pulse Haga clic para añadir.
- Seleccione el punto en la esquina inferior izquierda de la estructura.
- En el campo Identificador, escriba Inferior izquierda.
- En la columna Geometría, pulse Haga clic para añadir.

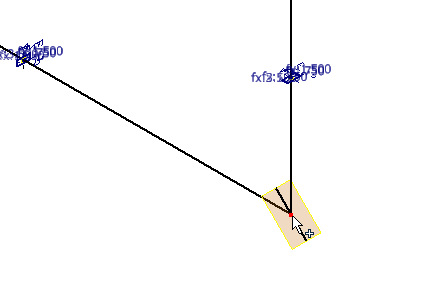

- Seleccione el punto en la esquina inferior derecha de la estructura.
- En el campo Identificador, escriba Inferior derecha.
- En la columna Geometría, pulse Haga clic para añadir.

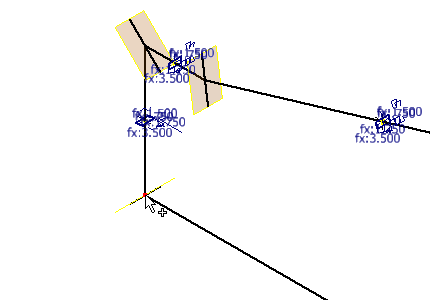

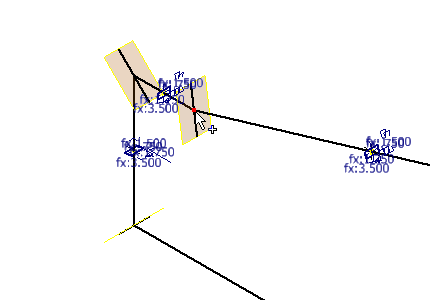

- Seleccione el punto en el extremo izquierdo de la mitad superior del miembro de estructura.
- En el campo Identificador, escriba Superior izquierda.
- En la columna Geometría, pulse en Haga clic para añadir.

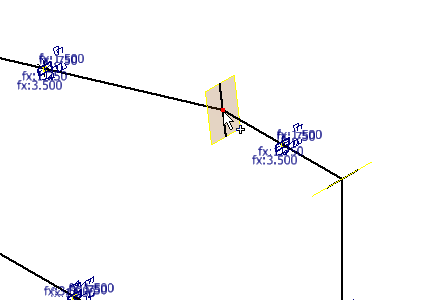

- Seleccione el punto en el extremo derecho de la mitad superior del miembro de estructura.
- En el campo Identificador, escriba Superior derecha. Pulse INTRO para aceptar la entrada.
Nota: Para eliminar un punto de trabajo de la lista, resalte los campos Geometría y Identificador y, a continuación, pulse Suprimir.
