Para aplicar un empalme a un bolsillo con el fin de modelar un proceso de fresado con una herramienta de 3 mm de diámetro y 1 mm de radio de corte, todas las aristas verticales cóncavas deben tener un empalme de 1,5 mm de radio (generado por el acercamiento vertical de la herramienta), mientras que las aristas de la cara inferior deben tener un empalme de 1 mm de radio correspondiente al radio de corte de la herramienta.
- En la cinta de opciones, pulse
Ficha Modelo 3D
panel Pieza de plástico
Empalme estándar
. - Asigne a Origen el ajuste Cara y seleccione la cara inferior del bolsillo.

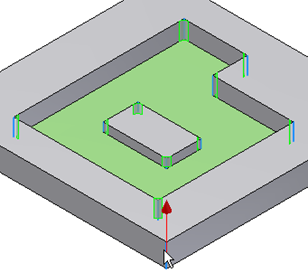

- Configure la regla como Aristas incidentes y designe una arista vertical para definir el eje.
- Asegúrese de que la dirección señala hacia arriba para incluir todas las aristas verticales que comienzan en la cara seleccionada y apuntan hacia arriba. Si se intenta cambiar a la dirección opuesta, no se selecciona ninguna arista. Introduzca un radio de 1,5 mm.
- Al mecanizar el bolsillo, si no desea redondear las aristas convexas, cancele la opción Todos los redondeos en el cuadro Opciones.
- Defina los empalmes de 1 mm de radio de las aristas inferiores.
- Use “Haga clic para añadir” si desea añadir una nueva regla. Defina Origen en Cara. Seleccione la misma cara que en la regla anterior, pero asigne ahora a la regla el ajuste Todas las aristas.
- Introduzca un radio de 1 mm y pulse Aceptar para completar el empalme estándar basado en reglas.
Incluso si se produce un cambio en la forma del bolsillo, el empalme estándar basado en reglas se regenera correctamente.
