Ejecución de simulaciones

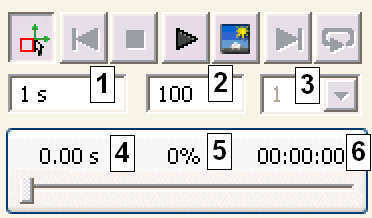

El Simulador contiene varios campos, entre ellos:

1. Tiempo final
2. Imágenes
3. Filtro
4. Tiempo de simulación
5. Porcentaje de la simulación realizada
6. Tiempo real de cálculo


   Panel de simulación

Campo Tiempo final

Controla el tiempo total disponible para la simulación.

Campo Imágenes

Controla el número de fotogramas disponible para la simulación.

Campo Filtro

Controla el ritmo de visualización de los fotogramas. Si el valor es 1, se reproducen todos los fotogramas. Si el valor es 5, se reproduce cada quinto fotograma, etc. Este campo se puede editar con el modo de simulación activo (y ninguna simulación en curso).

Valor de Tiempo de simulación

Muestra la duración del movimiento del mecanismo, tal como se vería con el modelo físico.

Valor de Porcentaje

Muestra el porcentaje completado de una simulación.

Valor de Tiempo real de cálculo

Muestra el tiempo real que se necesita para ejecutar la simulación. La complejidad del modelo y los recursos del equipo influyen en el tiempo.

Consejo: Pulse el comando de actualización de pantalla para desactivar la actualización de la pantalla durante la simulación. Aunque se ejecuta la simulación, no hay ninguna representación gráfica.

Antes de ejecutar la simulación, realice los siguientes ajustes.

Configuración de una simulación

1. En el Simulador, en el campo Tiempo final, escriba 0,5 s.
   Consejo: Utilice la información de herramienta para ver los nombres de los campos del Simulador.
2. En el campo Imágenes, escriba 200. Al aumentar el número de imágenes se mejoran los resultados mostrados en el gráfico de salida.
3. En el panel Simulación, pulse Ejecutar.

   Cuando el componente Motor se desplaza, los otros componentes que integran la cadena cinemática responden.

   Nota: Dado que aún no hemos especificado ninguna fuerza de fricción o de amortiguamiento, el mecanismo no sufre pérdida alguna. No se crea automáticamente ninguna fricción entre los componentes.
4. Si la ejecución de la simulación continúa, en el panel de simulación, pulse Parar.
5. Haga clic en Activar modo de construcción.

Como puede ver, la ejecución de la simulación no ha generado movimiento porque la cadena cinemática está incompleta. En el siguiente capítulo completará la construcción para que sea posible el movimiento.
