En algunos casos, deberá editar las regiones convertidas. A continuación se mencionan algunos de los motivos:
- Una superficie se ha convertido con el recorte en dirección equivocada.
- Un contorno previsto como arista exterior se utiliza como arista interior.
- El marco natural de la superficie se utiliza como arista exterior.
- La superficie contiene un agujero que se debe eliminar.
- La región incluye un contorno autointersecante.
Las regiones interiores y exteriores se pueden reparar en las caras. Solo las regiones interiores se pueden reparar en una superficie cosida.
- Abra un archivo que contenga la geometría de superficie.
- Si es necesario, pulse el comando Reparar cuerpos en el panel Superficie y seleccione el cuerpo base para crear una reparación de cuerpo.
- Haga doble clic en el nodo de reparar el cuerpo en el navegador para acceder al entorno de reparación.
- En la cinta de opciones, pulse
ficha Reparar
panel Modificar
Editar regiones
. - En la ventana gráfica, pulse la cara que desee reparar. La cara seleccionada se resalta.

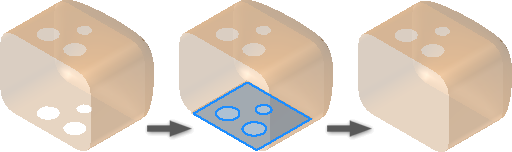

- Pulse las regiones de la cara que desea conservar. Los agujeros de relleno no serán planos, pero sí seguirán el contorno de la superficie subyacente.
- Pulse Terminar. Las regiones seleccionadas se conservan y las regiones no seleccionadas y los contornos no necesarios se eliminan.
