Creación de simetría de la geometría del boceto

Crea una simetría de la geometría de boceto a lo largo de un eje.

Para empezar, utilice los comandos de la ficha Boceto para crear la geometría de la que se creará la simetría.

1. En la cinta de opciones, pulse ficha Boceto panel Patrón Simetría .
2. En el cuadro de diálogo Simetría, pulse Seleccionar.
3. En el área gráfica, seleccione la geometría de la que desea crear la simetría.
4. En el cuadro de diálogo, haga clic en el eje de simetría.
5. Seleccione el eje de la simetría.
6. En el cuadro de diálogo, pulse Aplicar.

Se creará una simetría de la geometría de boceto, utilizando la línea como eje de simetría. Las restricciones simétricas se aplican entre la geometría simétrica. Puede suprimir o editar segmentos después de crear su simetría y los segmentos restantes seguirán siendo simétricos.

Creación de splines de simetría automática

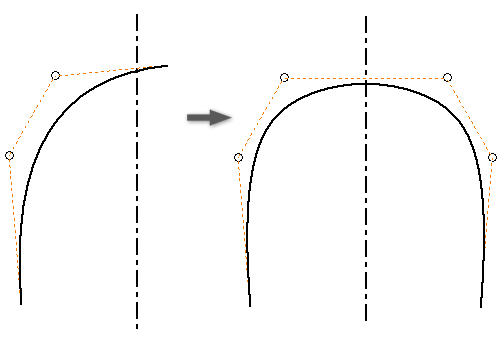

Cuando está seleccionada la opción Simetría automática, el comando Simetría crea una única spline que es simétrica con respecto al eje de simetría. Está disponible solo cuando la geometría seleccionada es una spline y cruza el eje de simetría.

1. En un boceto 2D, cree una spline.
2. Cree una línea de simetría que cruce la spline en el punto de simetría.
3. En la cinta de opciones, pulse ficha Boceto panel Patrón Simetría .
4. En el cuadro de diálogo Simetría, pulse Seleccionar.
5. En el área gráfica, seleccione la spline de la que desea crear la simetría.
6. En el cuadro de diálogo, haga clic en el eje de simetría.
7. Seleccione el eje de la simetría.
8. Seleccione la opción Simetría automática.
9. Pulse Aplicar.
