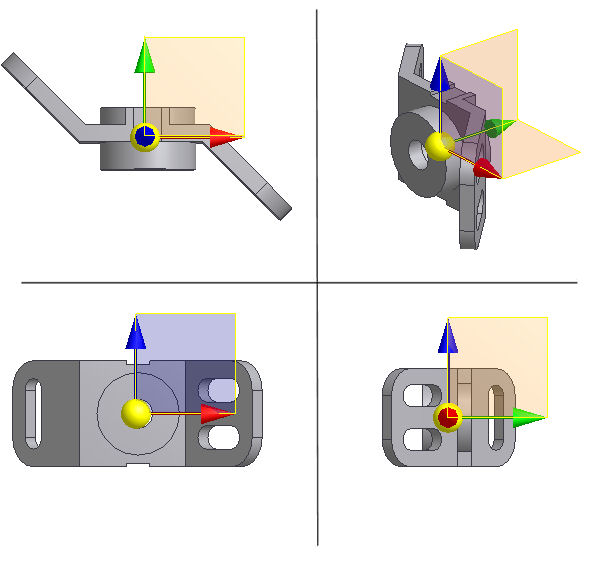

La tríada del centro de gravedad contiene varios elementos que se pueden seleccionar: una esfera, tres planos de trabajo y un punto de trabajo en el origen del símbolo. La geometría de trabajo del centro de gravedad se emplea para medir distancias y ángulos, y para seleccionar vistas con la función "Mirar a". La esfera y el punto de trabajo situado en su centro muestran la ubicación del centro de gravedad en la pieza seleccionada. Este símbolo sirve también como referencia visual durante el proceso de diseño, por ejemplo para intentar mantener el centro de gravedad en una región concreta.
¿Qué ocurre al centro de gravedad cuando las propiedades físicas no están actualizadas?
Cuando el centro de gravedad se muestra por primera vez y las propiedades másicas de una pieza no están actualizadas, se pregunta al usuario si desea llevar a cabo una actualización. Si se opta por no actualizar, el centro de gravedad se muestra en la última ubicación conocida y el símbolo aparece sombreado. Si las propiedades másicas nunca se han calculado, el centro de gravedad se sitúa en el centro del cuadro delimitador de la pieza. Si las propiedades másicas de una pieza quedan desfasadas mientras se muestra el símbolo del centro de gravedad, éste aparece sombreado.
La ficha Herramientas permite actualizar las propiedades físicas así como la ubicación del centro de gravedad y la visualización de los símbolos.
¿Se puede mostrar la ubicación de las coordenadas del centro de gravedad?
Existen tres métodos para mostrar la ubicación exacta de las coordenadas del centro de gravedad.

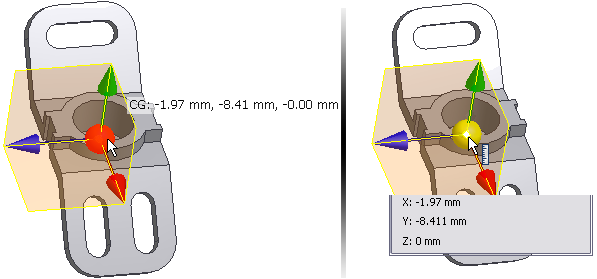

- Defina el filtro del modo de selección como Prioridad de operación o Seleccionar caras y aristas, detenga el cursor sobre la esfera en el símbolo del centro de gravedad y use el comando Seleccionar otro hasta que se resalte la esfera. Las coordenadas se muestran cuando el cursor se detiene sobre la esfera resaltada.
- Inicie el comando Medir distancia, detenga el cursor sobre el punto de trabajo y use el comando Seleccionar otro hasta que el punto de trabajo se resalte. Una vez seleccionado el punto de trabajo, las coordenadas se muestran en el cuadro de diálogo Medir.
- Vaya a iProperties > ficha Propiedades físicas y actualice las propiedades de masa en el menú contextual.
¿Se puede seleccionar el centro de gravedad?
Seleccione la geometría de trabajo del centro de gravedad para medir la distancia y el ángulo.
