Creación de una geometría de boceto

Si la plantilla por defecto no se abre en el modo de boceto:

1. En el navegador, expanda la carpeta Origen.
2. Seleccione el nodo Plano XY del navegador.

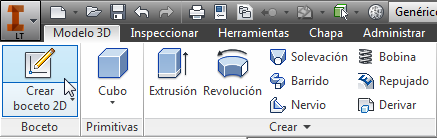

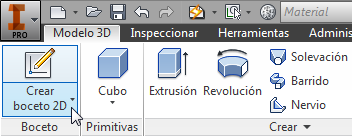

3. En la cinta de opciones, pulse Ficha Modelo 3D panel Boceto Crear boceto 2D .



   A continuación, dibuje un rectángulo:

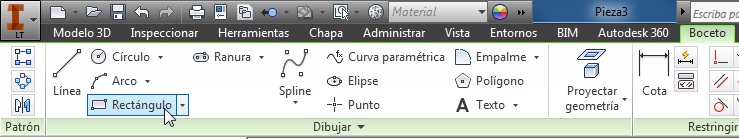

4. Pulse ficha Boceto panel Dibujar Rectángulo .

5. Aproxime el rectángulo como se muestra en la siguiente imagen.


   Observe que las fichas se subdividen en paneles. Por ejemplo, los comandos de boceto que se usan para dibujar geometría se agrupan en el panel Dibujar; las subdivisiones del panel agrupan comandos con funciones relacionadas.
