Recuperar cotas de modelo en un dibujo

1. En la cinta de opciones, pulse ficha Anotar panel Cota Recuperar .
2. Seleccione la vista o el boceto de la hoja para el que desee recuperar las cotas.
3. Para obtener las cotas de una o varias operaciones o de geometría de boceto , pulse Seleccionar operaciones y, a continuación, realice su selección en la ventana gráfica. Para recuperar cotas para una pieza en una vista, pulse Seleccionar pieza y, a continuación, seleccione la pieza en la ventana gráfica.

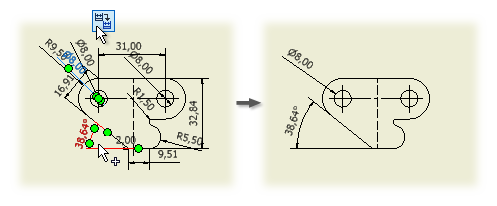

4. Haga clic en Seleccionar cotas y, a continuación, seleccione las cotas que desee conservar en la vista del dibujo. Las cotas seleccionadas se resaltan.
5. Pulse Aplicar para recuperar las cotas seleccionadas y, a continuación, pulse Cancelar para cerrar el cuadro de diálogo. Pulse Aceptar para aplicar y cerrar el cuadro de diálogo.

Nota: No se puede mostrar una sola cota de modelo en varias vistas de la misma hoja.

Recuperación automática cotas al crear vistas

1. Pulse Opciones para abrir el cuadro de diálogo Opciones de aplicación.
2. En la ficha Dibujo, busque la opción Recuperar todas las cotas de modelo al situar la vista. Active la casilla de verificación para recuperar automáticamente las cotas de modelo al insertar las vistas.

Recuperación de cotas de modelo al crear una vista base

Al añadir una vista base a un dibujo, seleccione Todas las cotas del modelo en la ficha Opciones de visualización del cuadro de diálogo Vista de dibujo.

Eliminación de cotas recuperadas de una vista

1. Seleccione todas las cotas que desee eliminar.
2. Pulse Suprimir, o bien pulse el botón derecho del ratón y elija Suprimir en el menú.

Nota: Después de eliminar una cota de modelo de una vista, puede utilizar Recuperar para visualizarla en otra vista o para que se vuelva a mostrar en la vista de la que se eliminó.

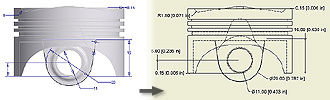

Adición de cotas de modelo a vistas que contienen operaciones de pieza derivada

1. Seleccione una vista que contenga operaciones de pieza derivada.
2. Pulse la vista con el botón derecho del ratón y, a continuación, seleccione Recuperar cotas.
3. Con la opción Seleccionar fuente activa, expanda la vista en el navegador y seleccione el cuerpo derivado.
4. Seleccione la operación de pieza derivada.
5. Haga clic en Seleccionar cotas y, a continuación, seleccione las cotas que desee conservar en la vista del dibujo. Las cotas seleccionadas se resaltan.

Nota: al añadir cotas a las operaciones de pieza derivada, sólo aquellas cotas que aún tienen referencias geométricas presentes en la operación de pieza derivada se añaden desde la pieza original. Las cotas de un boceto derivado no se pueden recuperar.
