También puede definir cualquier punto de vista como vista Frontal.
- Seleccione cualquier cara de ViewCube distinta de la identificada actualmente como Frontal.
- Pulse con el botón derecho en ViewCube y seleccione Definir vista actual como Frontal.
Esta función también reorienta las demás vistas ortogonales e isométricas del modelo. Por ejemplo, la vista Posterior debe ocupar siempre la posición opuesta a la vista Frontal.
No es necesario que la vista sea ortogonal. Puede definir cualquier punto de vista como vista Frontal.
Para designar redefiniciones de vistas de modelo en un dibujo, compruebe que la opción Desde modelo se ha seleccionado en el Editor de estilos y normas. Para acceder a esta opción:
- Inicio de un nuevo dibujo
- En la cinta de opciones, seleccione la ficha Administrar
panel Estilos y normas Editor de estilos . - En el navegador del Editor de estilos y normas, seleccione la norma que desee en el nodo Norma.
- Seleccione la ficha Preferencias de la vista.
- Asegúrese de que está seleccionada la opción Desde modelo en el menú desplegable Plano de vista frontal.

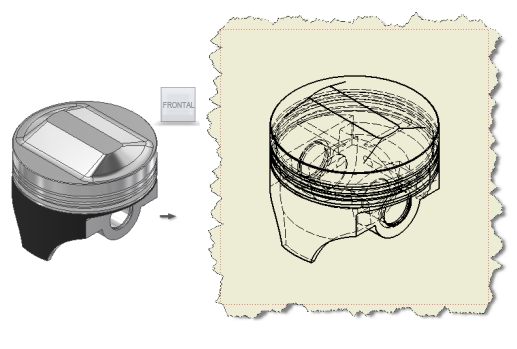

Como se ha señalado en la introducción, las vistas de dibujo creadas tras la redefinición de una vista de modelo se ajusta a la vista de modelo redefinida.

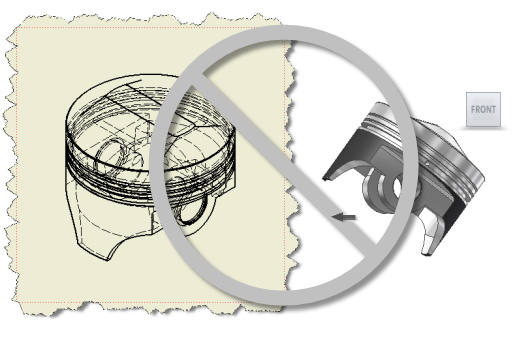

Por otra parte, la redefinición de la vista de modelo no es asociativa con respecto a las vistas anteriores. Las vistas de dibujo creadas antes de la redefinición de una vista de modelo no se actualizan para ajustarse a la redefinición.
Cierre el Editor de estilos y normas.
