Recorte de curvas de boceto

Recortar curvas o suprimir segmentos de curva.

En un boceto 3D, se pueden recortar curvas para intersecar con una cara, un plano de trabajo o una superficie.

Recorte sin seleccionar contornos (Boceto 2D y 3D)

1. En la cinta de opciones, pulse ficha Boceto panel Modificar Recortar .
2. En la ventana gráfica, detenga el cursor sobre una curva para obtener una vista preliminar del recorte y, a continuación, pulse la curva para terminar.
   Nota: Si selecciona una curva sin intersecciones físicas ni virtuales, se suprimirá dicha curva.
3. Siga recortando curvas.
4. Para dejar de recortar curvas, pulse Esc, haga clic en otro comando o haga clic con el botón derecho del ratón y seleccione Aceptar.
Consejo: Para cambiar a los comandos Alargar o Dividir, haga clic con el botón derecho del ratón y seleccione la opción adecuada. Para llevar a cabo la operación de alargamiento temporalmente, mantenga pulsada la tecla Mayús. Suéltela para reanudar la operación de recorte.

Recorte seleccionando contornos (Boceto 2D)

1. En la cinta de opciones, pulse ficha Boceto panel Modificar Recortar .
2. Mantenga pulsada la tecla CTRL y compruebe cómo la barra de estado o los mensajes dinámicos le indican que "Seleccione la geometría usada para recortar".

   Seleccione la geometría del primer contorno.

   Suelte la tecla CTRL.

3. Para seleccionar la geometría de un contorno, pulse el botón derecho del ratón y seleccione Continuar. De lo contrario, seleccione la geometría del segundo contorno.
4. En la ventana gráfica, detenga el cursor sobre la curva para obtener una vista preliminar del recorte y, a continuación, pulse la curva para terminar.

   Se recortan todas las líneas o curvas que cruza la ruta del cursor.

5. Siga recortando curvas.
6. Para dejar de recortar curvas, pulse Esc, haga clic en otro comando o haga clic con el botón derecho del ratón y seleccione Aceptar.

Mostrar cómo se recortan curvas de boceto

Recorte dinámico de la geometría del boceto (boceto 2D)

1. En la cinta de opciones, pulse ficha Boceto panel Modificar Recortar .

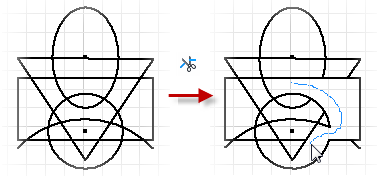

2. En la ventana gráfica, mantenga pulsado el botón izquierdo del ratón y mueva el cursor sobre el boceto. Se recortan todas las líneas y las curvas que el cursor toca.
3. Para dejar de recortar curvas, pulse Esc, pulse otro comando o pulse el botón derecho del ratón y seleccione Aceptar.

Mostrar cómo se recortan dinámicamente las curvas de boceto
