Alargamiento de una curva

Alargue las curvas en los bocetos.

En un boceto 3D, se pueden alargar curvas para intersecar con una cara, un plano de trabajo o una superficie.

Alargamiento sin seleccionar un contorno (Bocetos 2D y 3D)

1. En la cinta de opciones, pulse ficha Boceto panel Modificar Alargar .
2. En la ventana gráfica, detenga el cursor sobre una curva para obtener una vista preliminar del alargamiento y, a continuación, haga clic en la curva para completar la operación.
3. Siga alargando curvas.
4. Para dejar de alargar curvas, pulse Esc, haga clic en otro comando o haga clic con el botón derecho del ratón y seleccione Aceptar.
Consejo: Para cambiar a los comandos Recortar o Dividir, haga clic con el botón derecho del ratón y seleccione la opción adecuada. Para llevar a cabo la operación de recorte temporalmente, mantenga pulsada la tecla Mayús. Suéltela para reanudar la operación de alargamiento.

Alargamiento seleccionando un contorno (Boceto 2D)

1. En la cinta de opciones, pulse ficha Boceto panel Modificar Alargar .
2. Mantenga pulsada la tecla CTRL y observe que la barra de estado o los mensajes dinámicos muestran la instrucción "Seleccione la geometría hasta la que se debe alargar".
   • Seleccione la geometría del contorno.
3. Suelte la tecla CTRL.
4. En la ventana gráfica, detenga el cursor sobre la curva para obtener una vista preliminar del resultado y, a continuación, pulse la curva para terminar.
5. Siga alargando curvas.
6. Para dejar de alargar curvas, pulse Esc, haga clic en otro comando o haga clic con el botón derecho del ratón y seleccione Aceptar.

Mostrar cómo se alargan las curvas de boceto

Alargamiento dinámico de la geometría del boceto (boceto 2D)

1. En la cinta de opciones, pulse ficha Boceto panel Modificar Alargar .
2. En la ventana gráfica, mantenga pulsado el botón izquierdo del ratón y mueva el cursor sobre el boceto.

   Todas las líneas y curvas se alargan a medida que la ruta del cursor pasa por encima.

3. Para dejar de alargar curvas, pulse Esc, haga clic en otro comando o haga clic con el botón derecho del ratón y seleccione Aceptar.

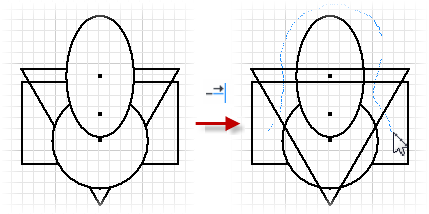

Mostrar cómo se alargan dinámicamente las curvas de boceto
